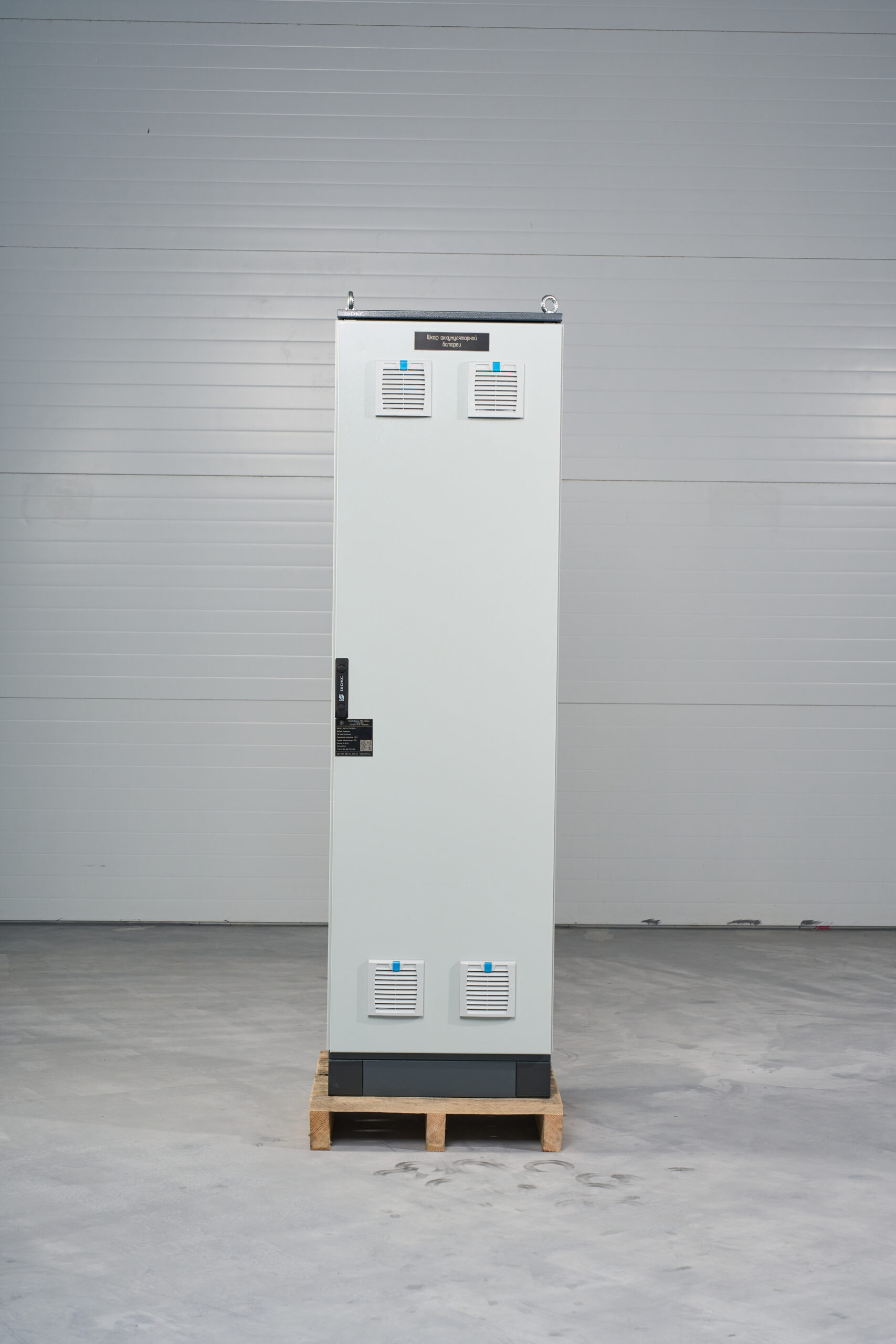

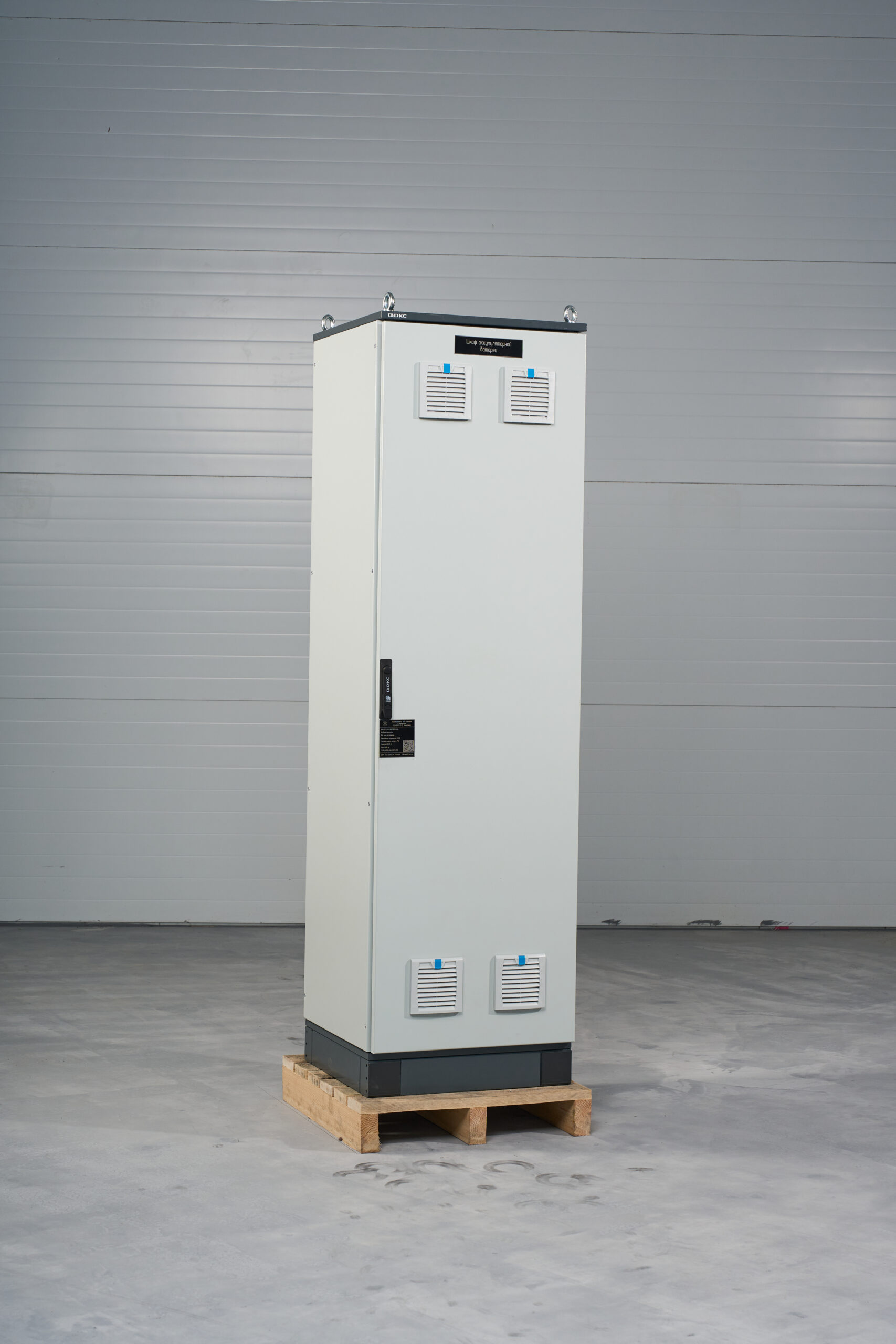

Шкафы распределения оперативного тока серии ШРОТ-ELT
Шкаф ШРОТ выполняет функции распределение постоянного тока, защита отходящих фидеров от токов короткого замыкания и перегрузок, контроль сопротивления изоляции и контроль положения и сработки защитных аппаратов вводных и отходящих фидеров
Область применения
Шкафы распределения оперативного тока ШРОТ применяются на электрических станциях, трансформаторных подстанциях, распределительных пунктах в составе щитов постоянного тока либо отдельно от них.
Особенности ШРОТ - ELT
Каркас собственного производства
Все металлические детали изготавливаются на нашем производстве из отечественного металла
Удобная конструкция

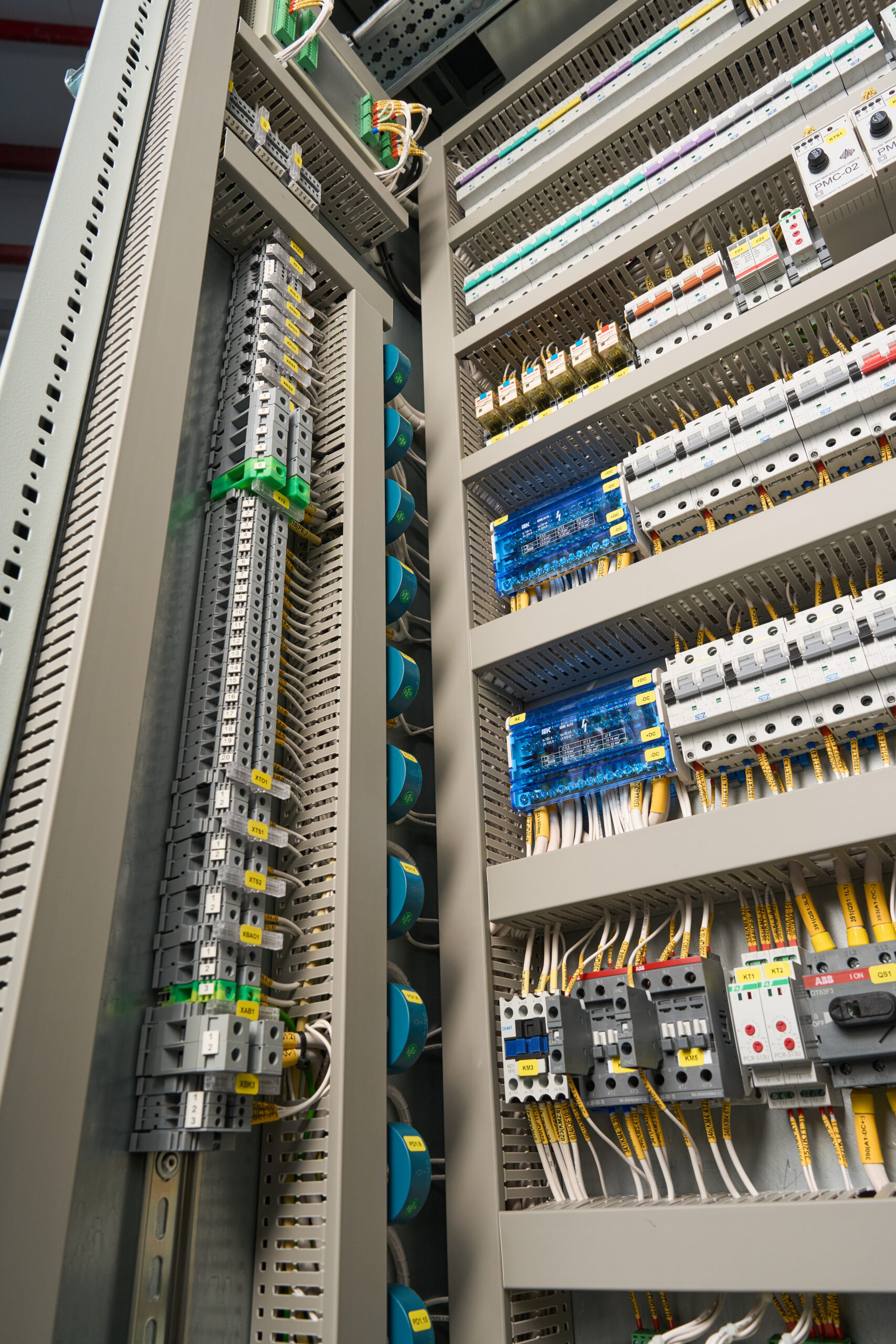

Все оборудование размещено на монтажных панелях, что упрощает обслуживание и повышает безопасность
Широкая линейка типоразмеров
Можем изготовить панели шириной от 300 до 1200 мм

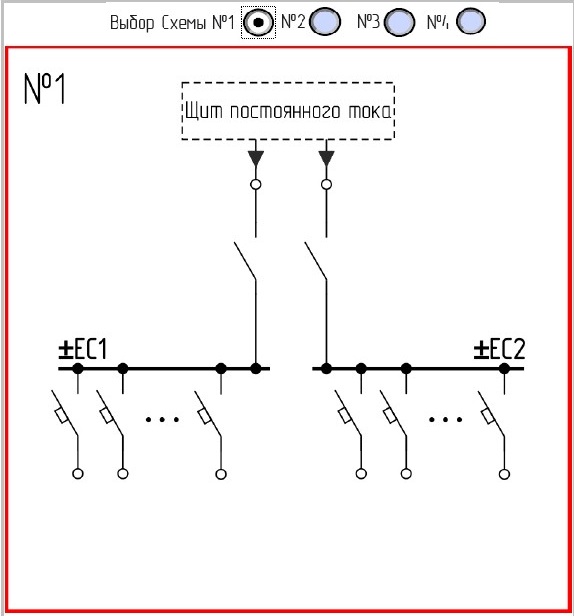

Широкий выбор типовых схем
Можем реализовать любую конфигурацию системы СОПТ
Широкий выбор опций
Базовые и дополнительные опции позволяют реализовать функционал под любую задачу
Характеристики
Основные технические характеристики
| Номинальное напряжение, В | =24, =48, =110, =220, ~220 |
| Номинальный ток, А | от 50 до 250 |
| Количество отходящих линий | до 100 |
| Количество секций отходящих линий | 2, 4, 6, 8 |
| Габаритные размеры | по проекту |
| Способ охлаждения | Естественное |
| Способ обслуживания | Одностороннее/Двухстороннее |
| Рабочее положение | Вертикальное |
| Степень защиты по ГОСТ 14254 | IP30, IP42, IP54 |
| Собственный контроллер Срок службы, лет | 25 |

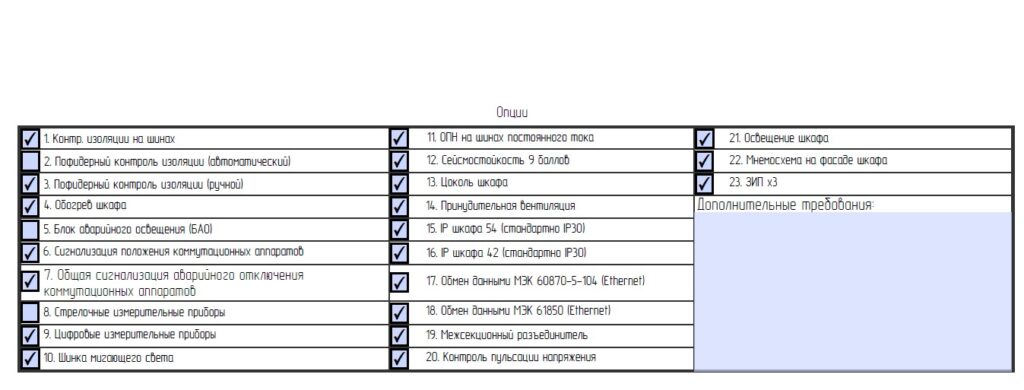

Набор опций

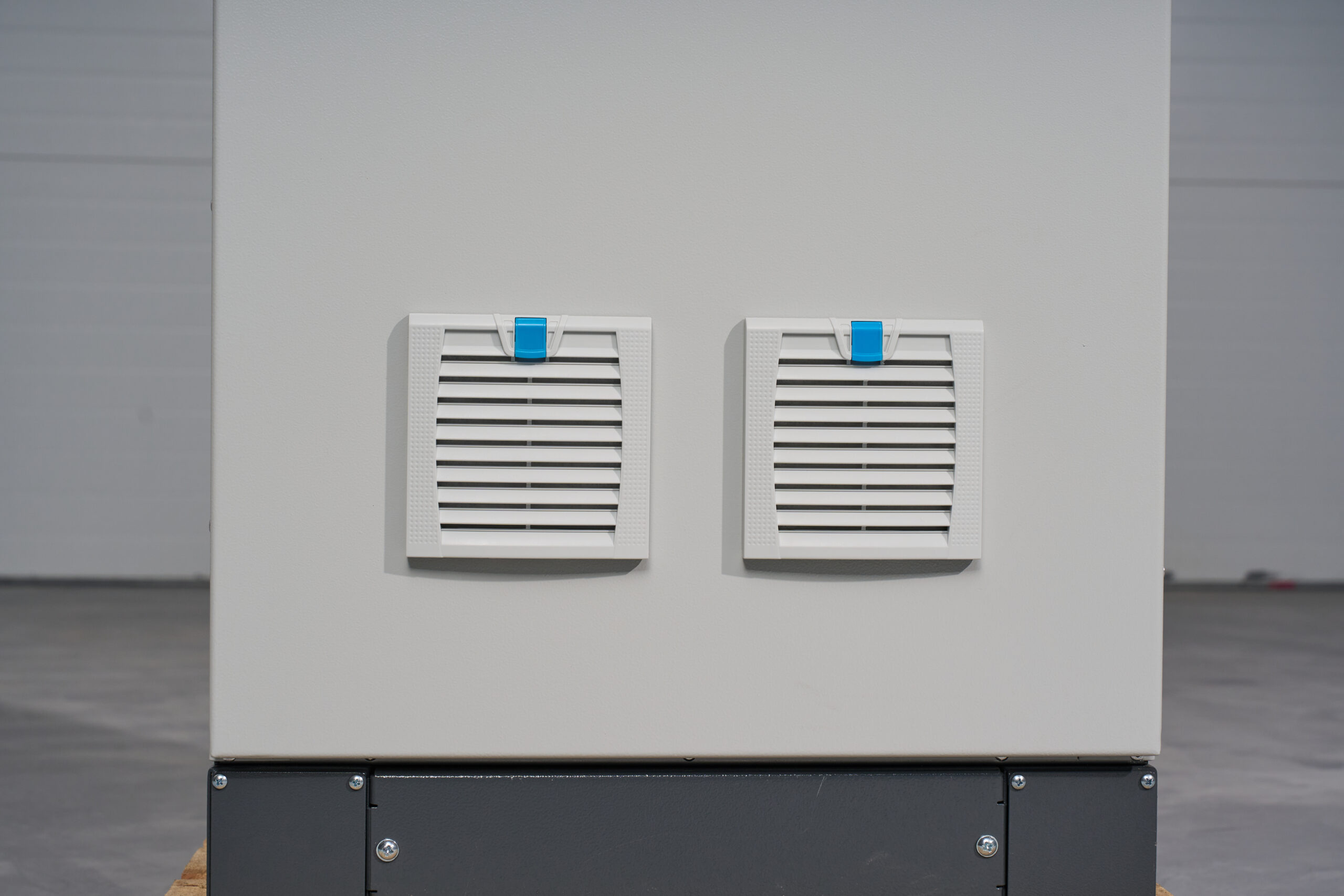

| Дополнительные | |
| Контр. изоляции на шинах | |
| Пофидерный контроль изоляции (автоматический) | |
| Пофидерный контроль изоляции (ручной) | |
| Обогрев шкафа | |
| Блок аварийного освещения (БАО) | |
| Сигнализация положения коммутационных аппаратов силовых цепей | |
| Общая сигнализация аварийного отключения коммутационных аппаратов силовых цепей | |
| Стрелочные измерительные приборы | |
| Цифровые измерительные приборы | |
| Шинка мигающего света | |
| ОПН на шинах постоянного тока | |
| Сейсмостойкость 9 баллов | |
| Цоколь шкафа | |
| Принудительная вентиляция | |
| IP шкафа 42 (стандартно IP30) | |
| IP шкафа 54 (стандартно IP30) | |
| Обмен данными МЭК 60870-5-104 (Ethernet) | |
| Обмен данными МЭК 61850 (Ethernet) | |
| Межсекционный разъединитель | |
| Освещение шкафа | |
| Контроль пульсации напряжения | |
| Мнемосхема на фасаде шкафа | |
| ЗИП x3 |

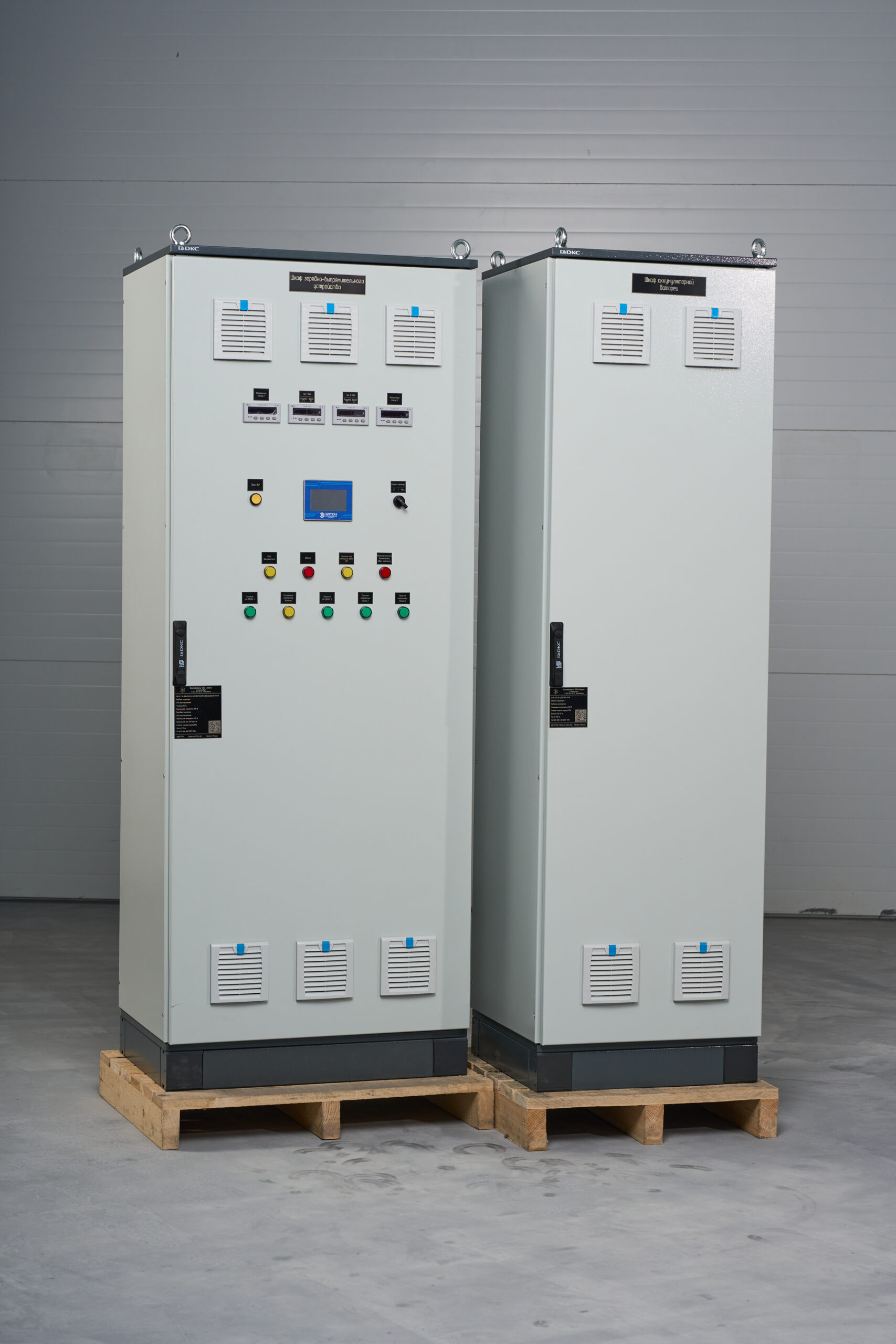

Примеры ШРОТ - ELT
ШОТ-ELT с АБ 50 Ач
Описание
Шкаф ШОТ-ELT c емкостью АКБ 50 Ач, был разработал для питания
цепей РЗА распределительных устройств и подстанций средних размеров. Стандартно комплектуется сенсорной панелью управления, а так же по умолчанию имеет опции 1 и 13.
Основные характеристики
| Выходной ток зарядного устройства | от 5 до 100А |
| Входное напряжение | 3x380В, 1x220В |
| Выходное напряжение | =48В, =110В, ~220В |
| Тип выпрямителя | Тиристорный, транзисторный |
| АБК | До 200Ач |
| Система управления | Статическая СУ, сенсорная панель |
| Связь | RS-485/Ethernet, ModBus Ethernet, МЭК 60870-5-104 |
