Шкафы аккумуляторных батарей серии ШАБ-ELT

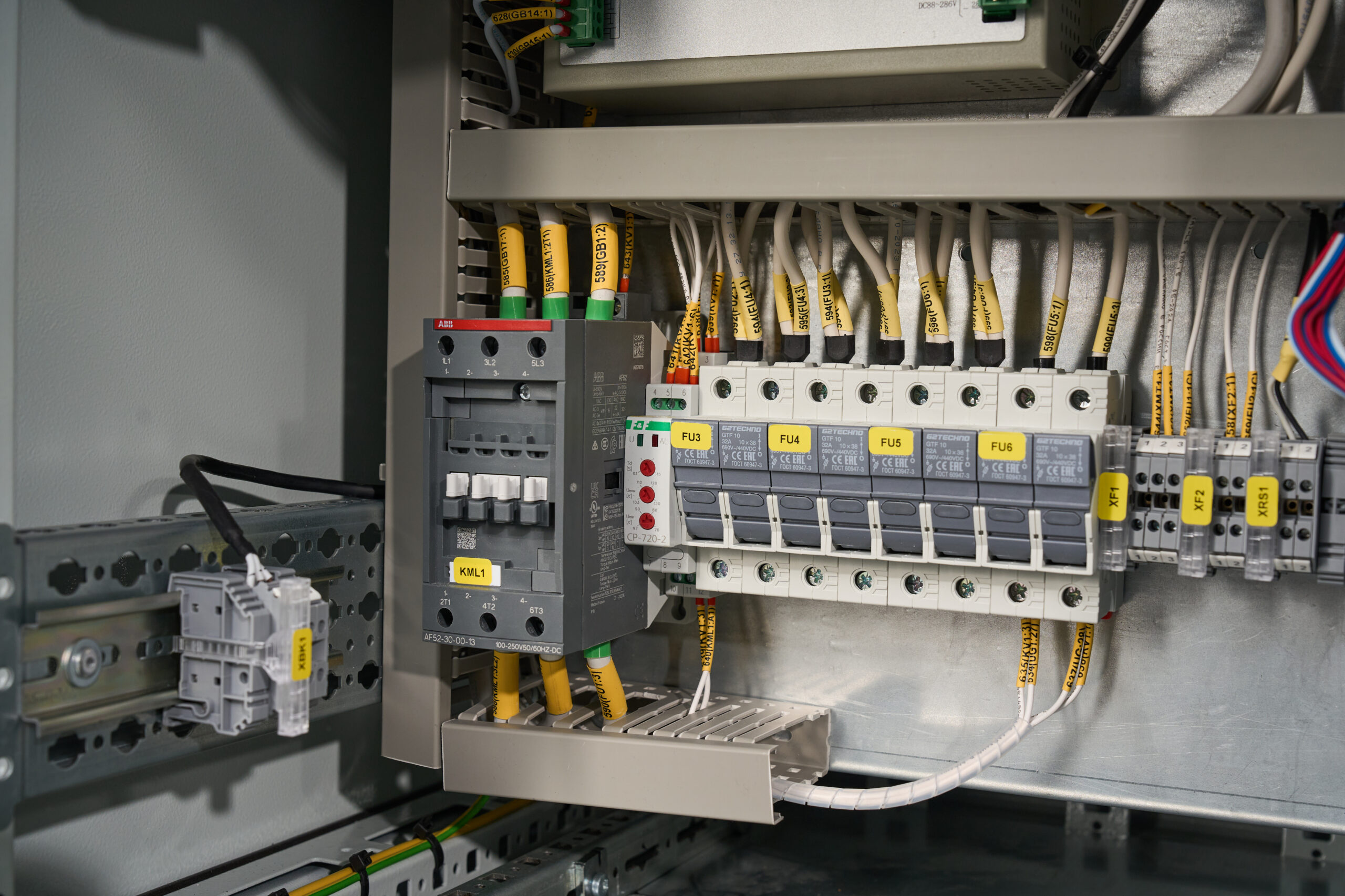

Шкафы аккумуляторных батарей представляют собой каркасы, изготовленные из листовой стали, с размещенными внутри аккумуляторными батареями, установленными на металлических полках. В шкафу размещена панель с защитной коммутационной аппаратурой.
Область применения
Шкаф АБ предназначен для размещения и соединения аккумуляторных батарей одного типономинала, а также для защиты и коммутации цепи АБ.
Особенности ШАБ - ELT
Каркас собственного производства
Все металлические детали изготавливаются на нашем производстве из отечественного металла
Широкий диапазон емкостей АКБ
Можем установить АКБ емкостью от 5 до 250Ач
Широкая линейка типоразмеров
Можем изготовить ШАБ шириной от 300 до 1200 мм
Безопасное обслуживание
Можем установить дополнительные зашитные аппараты (защита от глубокого разряда, защита от токов КЗ)
Поэлементный мониторинг АКБ
Можем установить поэлементный контроль АКБ, который упростит обслуживание АБ и повысит безопасность
Характеристики
Основные технические характеристики
| Номинальное напряжение, В | =24, =48, =110, =220, =400 |
| Срок службы АКБ, лет | 10, 12, 15, 20 |
| Емкость АКБ, Ач | до 250 |
| Технология АКБ | AGM, GEL, OPzV |
| Номинальное напряжение элемента АКБ, В | 2, 6, 12 |
| Способ обслуживания | одностороннее |
| Степень защиты по ГОСТ 14254 | IP30, IP42, IP54 |
Набор опций
| Дополнительные | |
| Обогрев шкафа | |
| Защита АБ от глубокого разряда | |
| Сейсмостойкость 9 баллов | |
| Цоколь шкафа | |
| Принудительная вентиляция | |
| IP шкафа 54 (стандартно IP30) | |
| IP шкафа 42 (стандартно IP30) | |
| Доп. контакт на аппарате защиты силовой цепи | |
| Освещение шкафа | |
| Поэлементный контроль АБ |

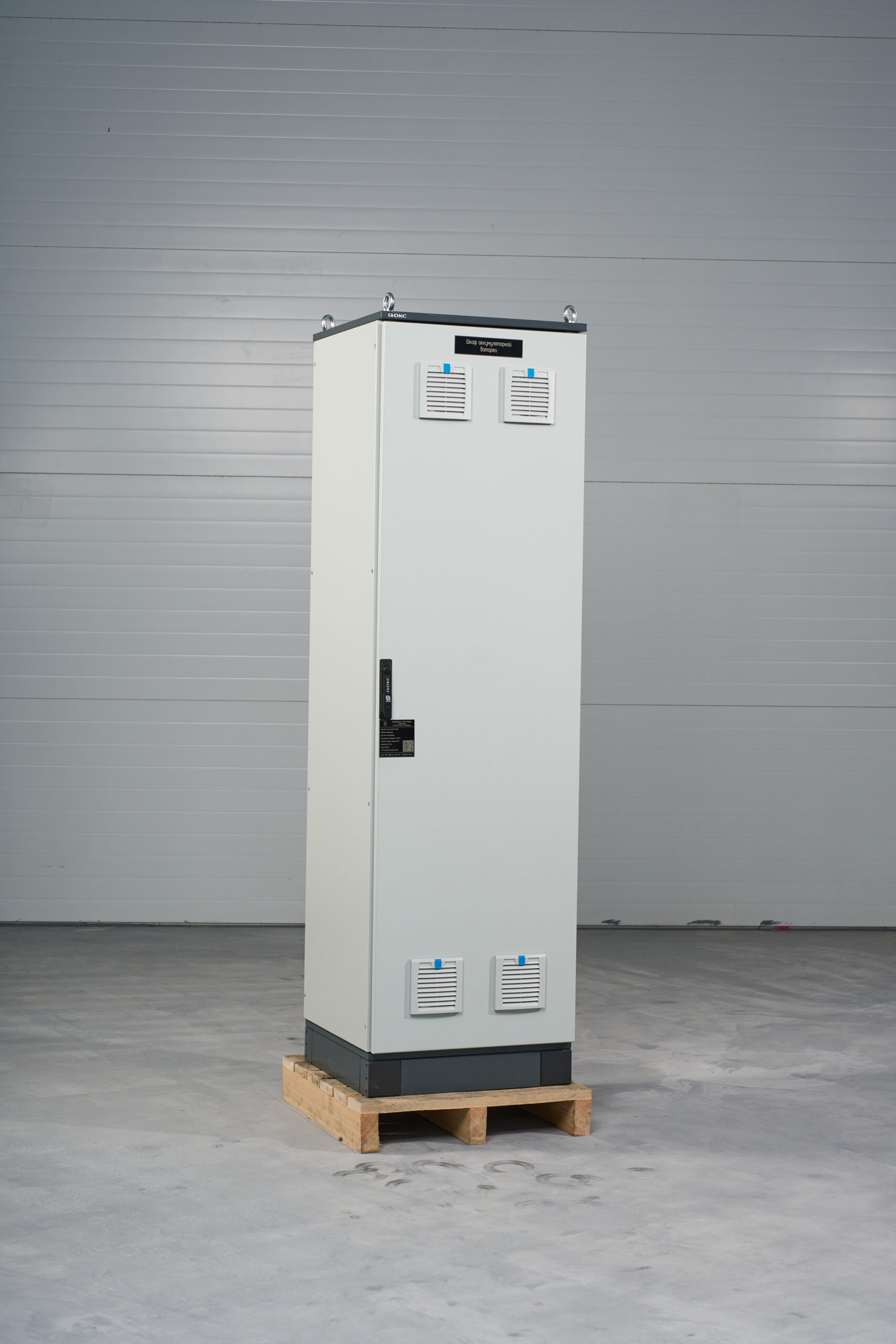

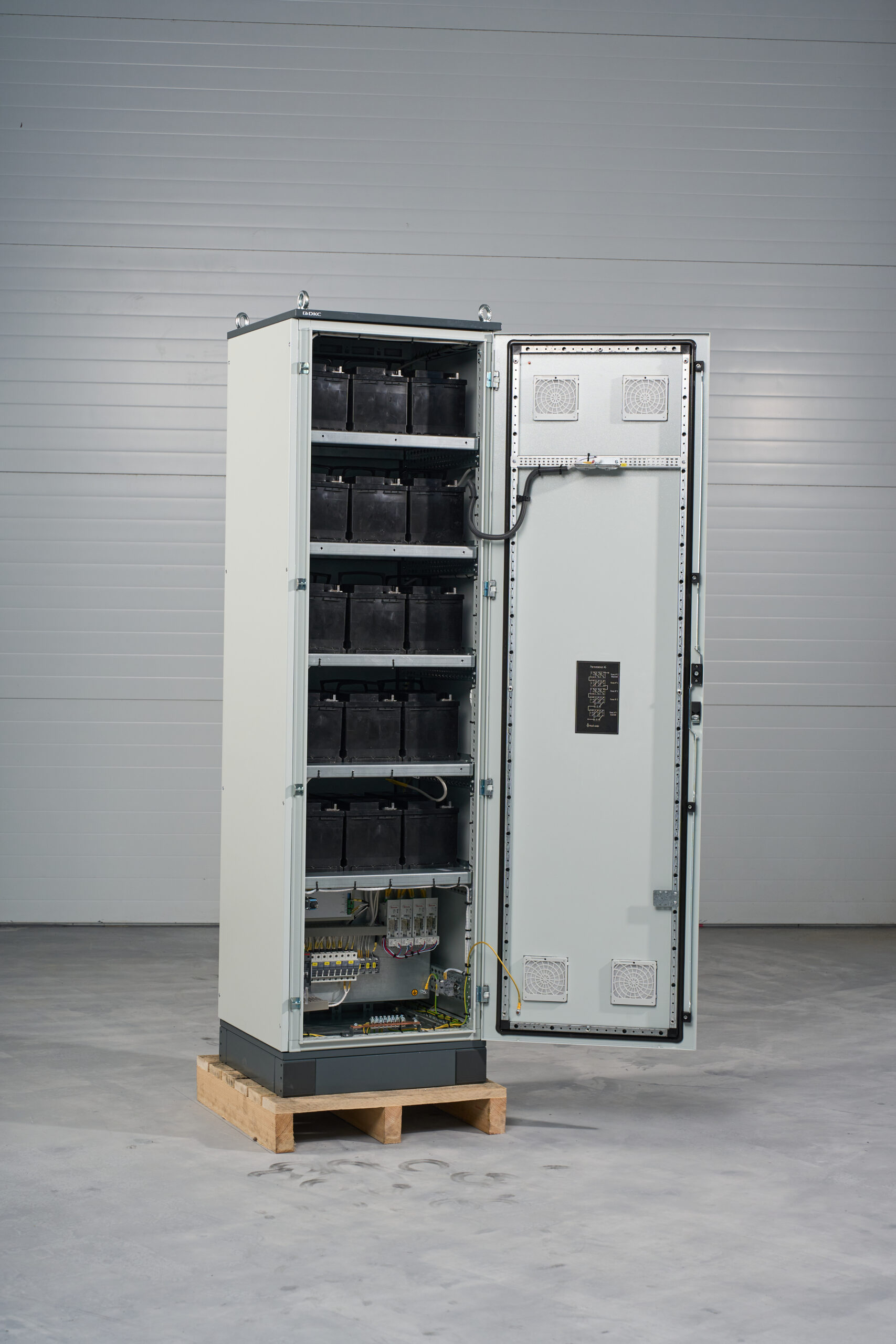

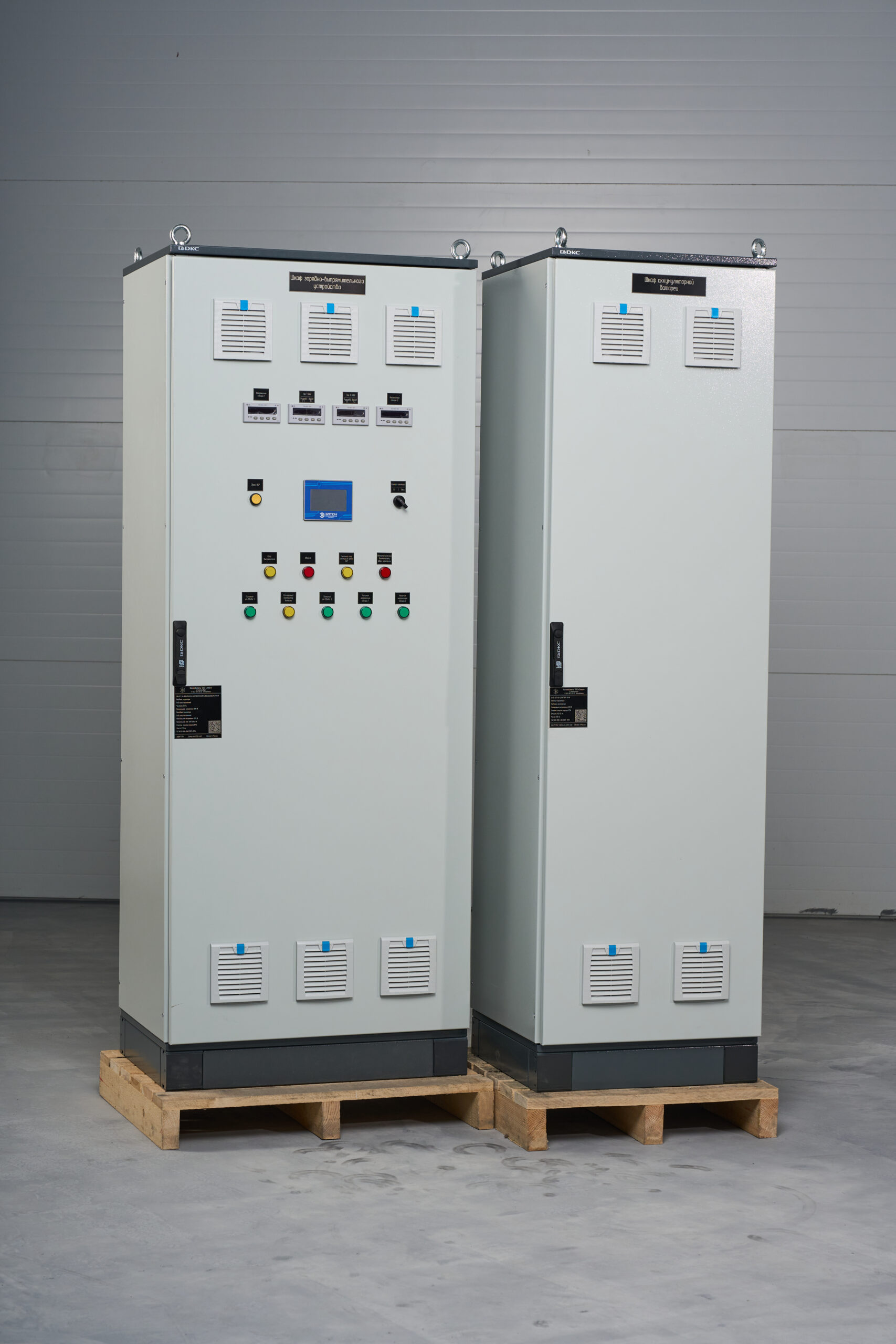

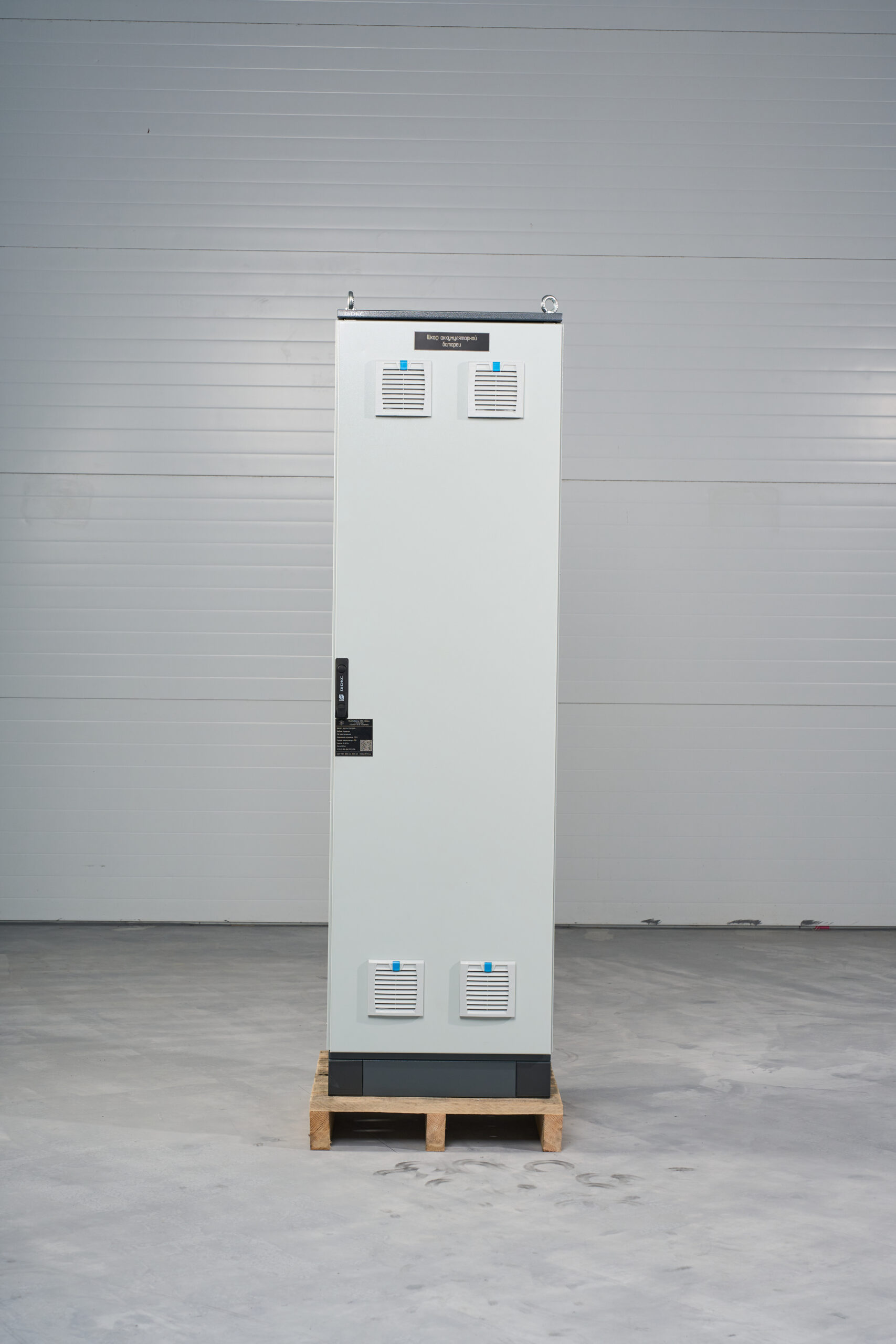

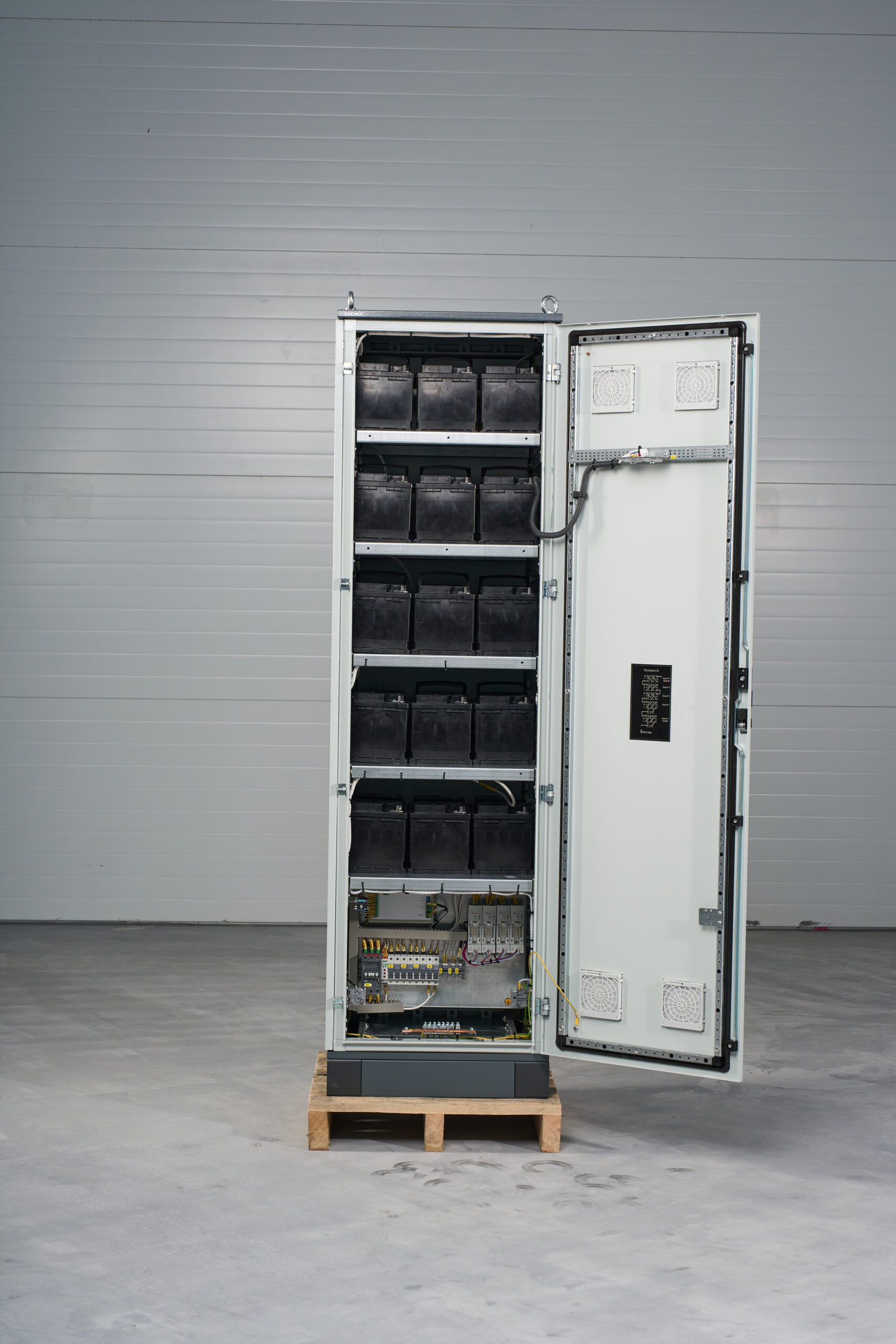

Примеры ШАБ-ELT
Производим российские аналоги
Проектируем и производим на 95% отечественный продукт из российских комплектующих, что позволяет предложить нашим клиентам качественный продукт, сервис и обслуживание по отличному соотношению цена-качество.
Назначение и сфера применения шкафов аккумуляторных батарей «Элтон»
Шкафы для размещения АКБ производства «Элтон» — это инженерное решение, обеспечивающее защиту, порядок и безопасность в контуре источников бесперебойного и резервного электропитания. В составе ИБП и ЗВУ эти корпуса играют ключевую роль: они размещают элементы питания в условиях, исключающих перегрев, короткое замыкание и критические нагрузки на оборудование.
Без специализированного корпуса для АКБ невозможно обеспечить стабильную работу резервных линий, особенно на объектах повышенной важности. Электростанции, трансформаторные подстанции, промышленные энергоцентры, дата-центры, медицинские учреждения и узлы связи — все категории, где отказ батарейного отсека недопустим.
Размещение элементов в отдельном корпусе — не формальность, а соблюдение нормативов безопасности и требований к удобству эксплуатации. Особенно это актуально на площадках с высокой плотностью оборудования, где необходим независимый батарейный шкаф — чтобы разделить тепловые источники и снизить риски для ИБП. Это решение оптимально при работе в цикле 24/7, где требуется регулярная обработка зарядных импульсов.
При эксплуатации в помещениях с ограниченной вентиляцией или там, где газы от АКБ требуют эвакуации из зоны монтажа, рекомендуется использовать модель с вытяжкой. Такие версии предусмотрены непосредственно под задачи, где нормы санэпидемконтроля и пожарной безопасности диктуют особые условия размещения.
Конструктивные и эксплуатационные особенности
Корпуса для АКБ «Элтон» разработаны для реального промышленного применения. В зависимости от условий площадки доступны исполнения настенного и напольного типа. Первый предпочтителен при дефиците пространства, второй — когда масса требует устойчивого основания и удобства технического обслуживания.
Корпус изделий изготавливается из листовой стали толщиной 1,5–2 мм с полимерным покрытием, стойким к коррозии, вибрации и перепадам температуры. При этом выбор версии зависит от режима эксплуатации: вентилируемый, герметичный или с вытяжной установкой. Если необходим корпус с принудительной вытяжкой, производитель предлагает линейку с выводами под вентиляционные каналы и возможностью интеграции в действующие контуры воздухообмена.

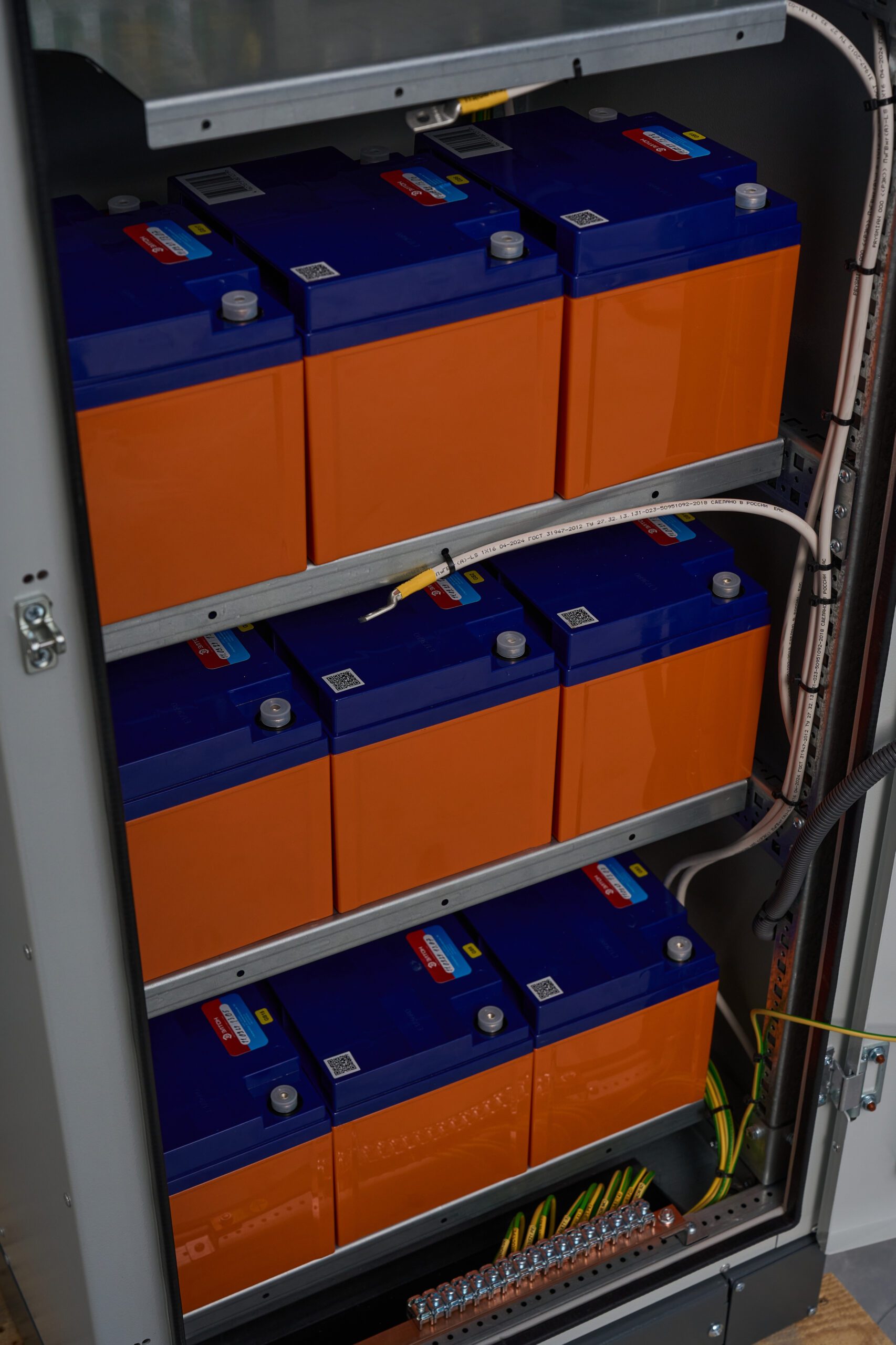

Внутренний объём оптимизирован под различные форм-факторы. Стеллажи спроектированы с учётом коротких путей подключения, защищёнными клеммными колодками и обозначениями линий. Полки выдерживают вес до 150 кг на уровень, обеспечивают быструю установку аккумуляторов без снятия подводящих кабелей. Конструктивно предусмотрены адаптивные места под промышленные типы VRLA, Ni-Cd, LiFePO₄.
В комплект поставки могут входить элементы кабельного ввода с гермовводами, контактные группы для быстрого соединения и индивидуальные держатели. Такое разделение зон исключает внутренний перегрев и упрощает мероприятия по ревизии или замене отдельных ячеек.
При необходимости разнести элементы питания и зарядные блоки целесообразно использовать отдельный батарейный модуль. Это особенно актуально на крупных площадках, где в специальном зале размещаются комплекты АКБ, а зарядные устройства выносятся в технологическую зону. Такое решение снижает тепловую нагрузку, минимизирует вероятность деградации, продлевает срок службы аккумуляторов.
Базовые механизмы безопасности включают:

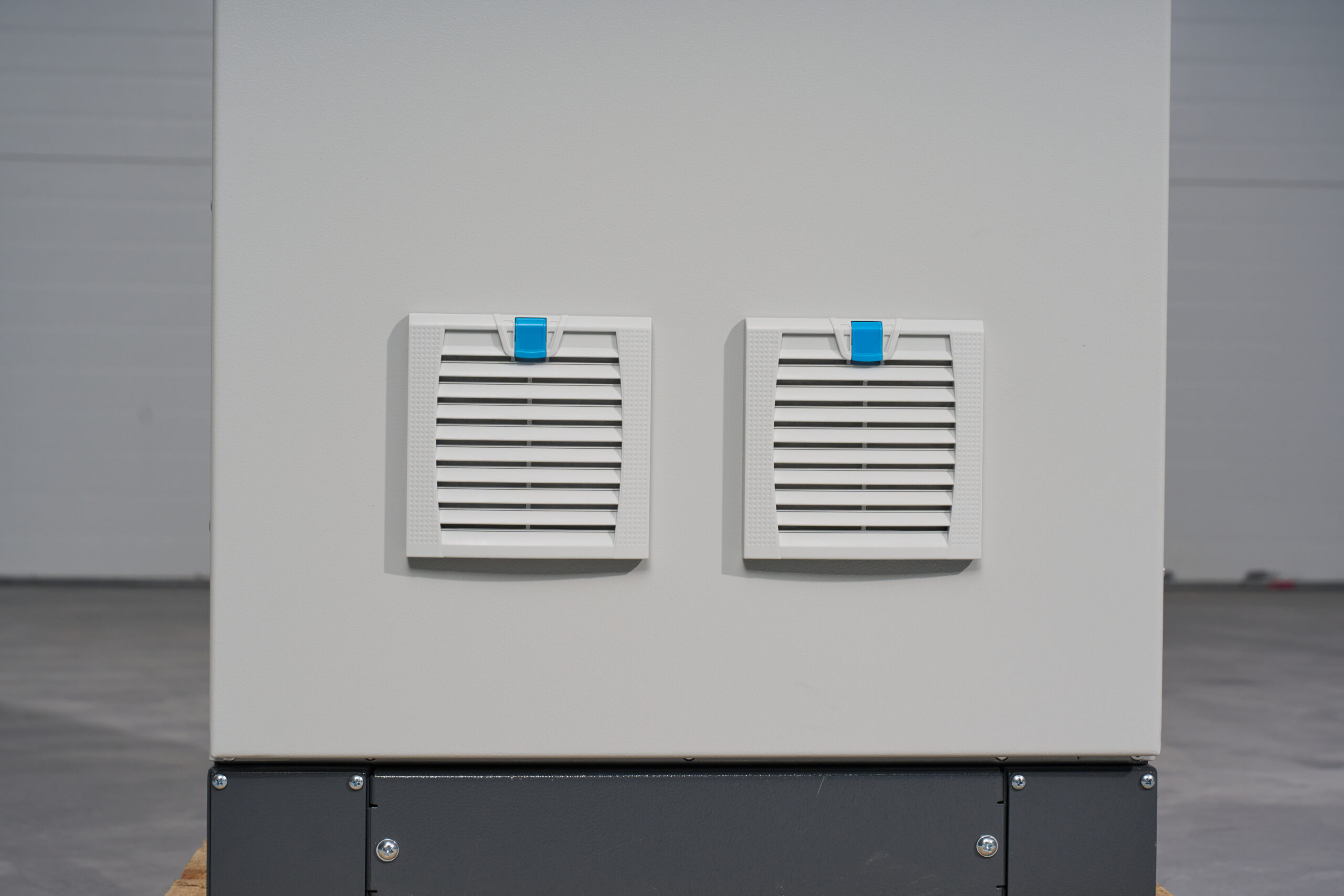

- вентиляцию пассивную или принудительную с возможностью контроля;
- датчики температуры и отключения при перегреве;
- автоматические предохранители по входу/выходу цепей;
- изоляционные кожухи на контактных группах;
- защиту от ошибок подключения — цветовая маркировка, гравировка.
Пример инженерного подхода — на площадках со строгими требованиями к доступу персонала корпуса комплектуются блокируемыми дверцами, замками с возможностью пломбирования и отдельной зоной подключения для сервисных служб. Это загрузочный модуль, закрытый от основной зоны хранения.
В ряде промышленных случаев, где модуль монтируется в обслуживаемую зону, удобство ревизии становится определяющим фактором. Именно здесь конструкция от «Элтон» показывает преимущество: откидная дверца, быстросъёмные панели и продуманная разводка упрощают обслуживание под напряжением и сокращают время регламентного осмотра.
Конфигурации и индивидуальные решения под задачу
Каждый корпус для АКБ в каталоге «Элтон» может быть адаптирован под техническое задание заказчика. Возможны модели с нестандартной высотой стеллажей, расширенным количеством отсеков и организацией размещения силовых линий с разных сторон корпуса.

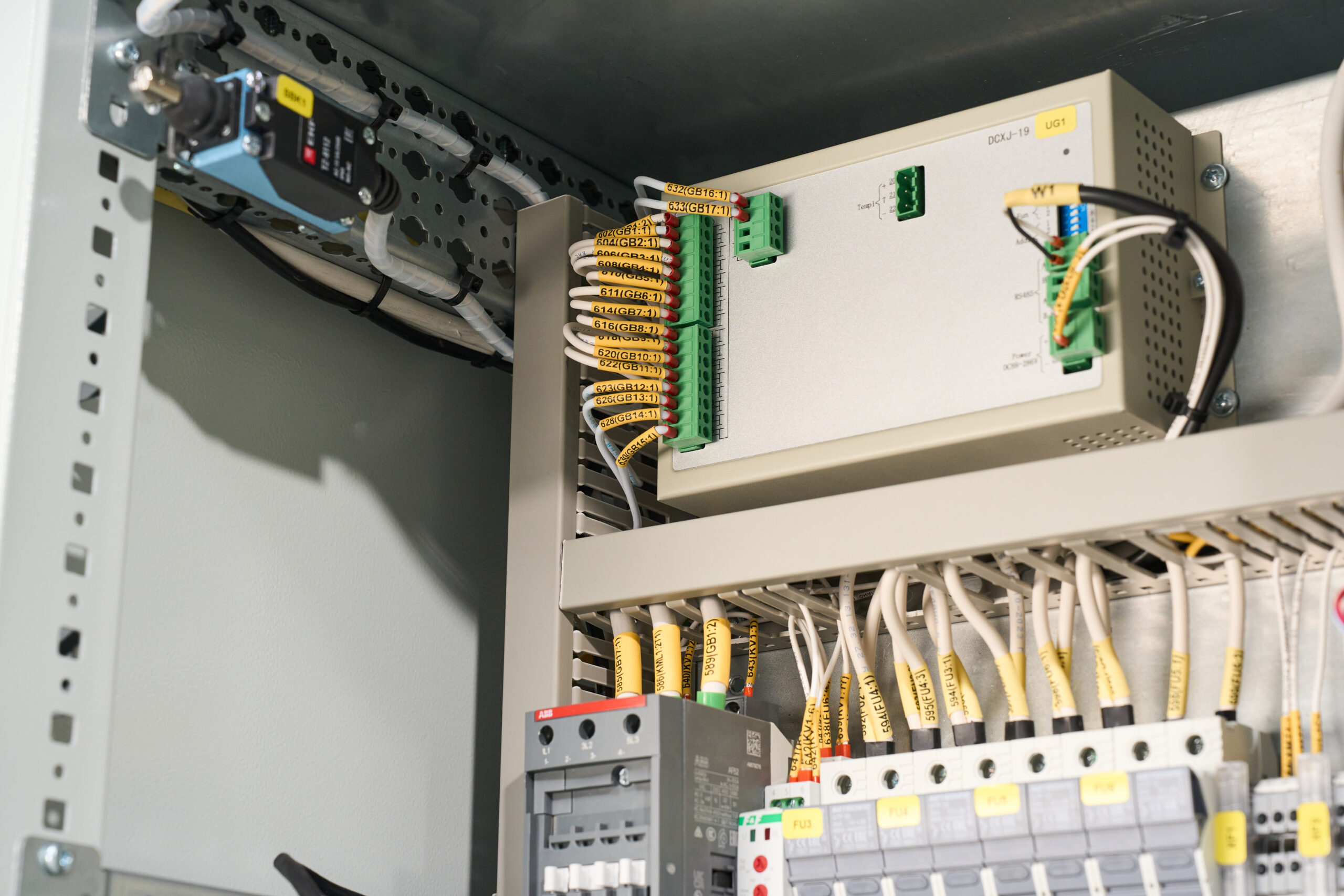

Для комплексов с ИБП и ЗВУ предусмотрена возможность интеграции с мониторингом по Modbus RTU или RS-485. Встроенные модули позволяют передавать параметры температур, напряжений и состояния предохранителей в SCADA-систему или сервер АСУ ТП.
В климатических зонах с отрицательными температурами используется модификация с обогревом, поддержанием минимального внутреннего теплового баланса и автоматическим включением в зависимости от окружающей среды. Доступны модели с уровнем IP54 и выше — для уличного размещения или объектов без утепления.
Пример индивидуального исполнения: для энергетического участка с повышенной пожарной нагрузкой был разработан батарейный шкаф с термодатчиками, множеством вентиляционных отсеков и клапанами разгерметизации, предотвращающими концентрацию газов в корпусе.
Поставка оборудования — в форме полноценно собранного модуля. Продукт укладывается в упаковку, пригодную для хранения и перемещения на объект с помощью стеллажей или транспалетной техники. Доставка организуется с учётом габаритных параметров и защищённости при транспортировке.
Почему «Элтон»: производственный контроль и опыт в проектировании
В ассортимент входят и серийные модели, и изделия, выпускаемые строго по проекту. Инженерный отдел компании имеет опыт реализации решений для распределительных подстанций, ЦОД, узлов оперативной связи и электроснабжения, где корпуса интегрируются в состав ЗВУ или автономных модулей питания.
Каждый элемент до отгрузки проходит проверку: контроль геометрии, креплений, коммуникационных вводов, толщины покрытия и электрического сопротивления изоляции. Соблюдаются нормы безопасности и производственные политики, включая ГОСТ и РД, применимые к категории промышленных корпусов.
Решения для размещения АКБ «Элтон» поставляются на федеральные площадки, в том числе с повышенным уровнем ответственности, где требуется сертифицированное оборудование с документированной историей испытаний и паспортами качества.
Корпуса для хранения аккумуляторов от «Элтон» — это не просто тара, а элемент сертифицированной инженерной сети, где каждый компонент играет роль в надёжности снабжения электроцепи резервным питанием. Правильно подобранный батарейный отсек гарантирует долгую службу аккумуляторов и безопасность всего комплекса.
