Трансформаторные системы серии СБП-PATRIOT

Системы бесперебойного питания (СБП) предназначены для обеспечения потребителей надежным и качественным электрическим питанием, независимо от наличия или отсутствия электроэнергии питающей сети.

Область применения

СБП используются на промышленных объектах, где предъявляются высокие требования к надежности, функциональности и электрическим характеристикам.
Одним из ключевых преимуществ промышленных трансформаторных СБП по сравнению бестрансформаторными является возможность реализации перегрузочной способности и устойчивости к гармоникам в соответствии с установленными техническими требованиями.

Запросить коммерческое предложение

Каталог

PDF

Руководство
по эксплуатации

PDF

Опросный
лист

PDF

Габаритные
чертежи

PDF

DWG

Особенности СБП-PATRIOT

Перегрузочная способность "под проект"

Можем сделать систему с перегрузкой до 700%, что позволяет не завышать мощность системы для работы с двигательной нагрузкой

Тиристорный ЗВУ

В системах используются тиристорные 6-и или 12-и пульсные выпрямители

Взаимозаменяемые платы

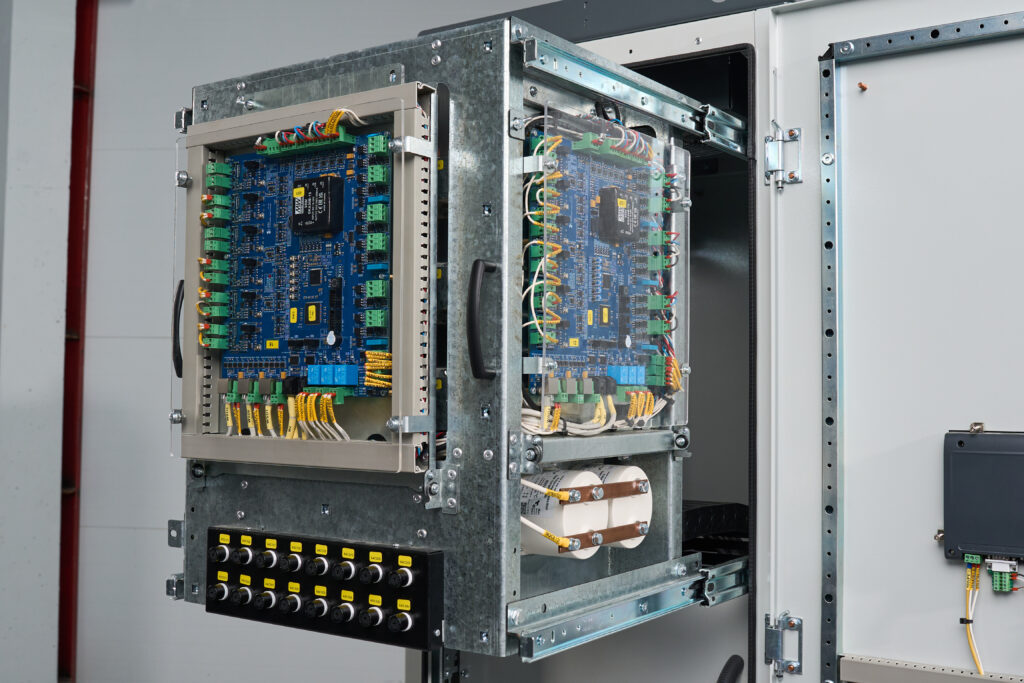

Отдельные, взаимозаменяемые платы управления на выпрямитель, инвертор, статический переключатель

Работа от аккумуляторной батареи

Системы работают с АБ без средней точки напряжением =110, 220, =400В

Гальваническая изоляция

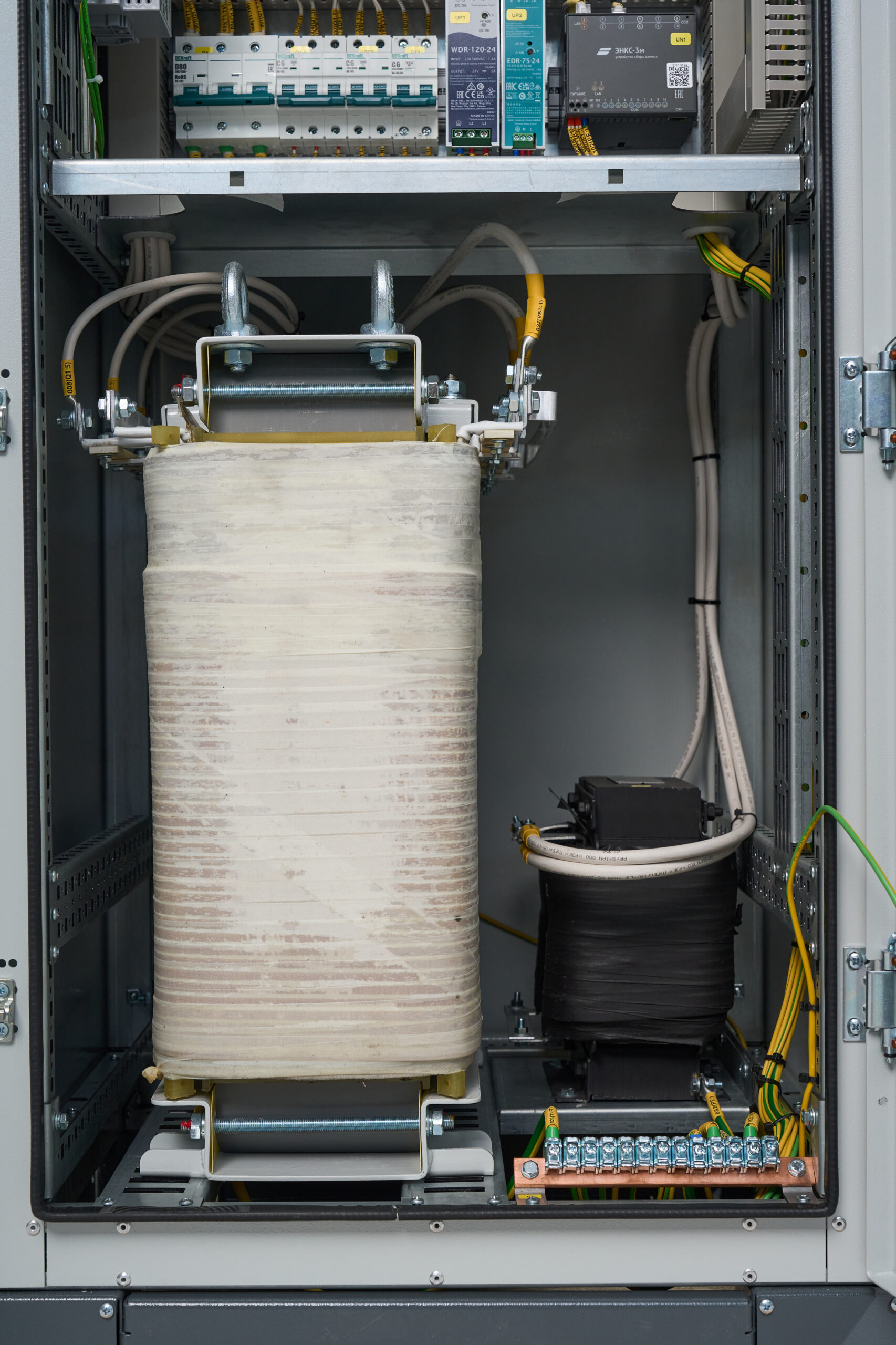

В системе всегда присутствует трансформатор на выходе инвертора. Трансформаторы на вводах опционально.

Узнайте больше в каталоге

Характеристики

Основные технические характеристики

Полная мощность СБП, кВА	8-480
Входное напряжение, В	1х220, 3х380, 3х400, 3х410
Выходное напряжение, В	1х220, 3х380, 3х400, 3х410
Емкость АКБ, А/ч	12-3000
Напряжение шины DC, В	=110, =220, =400
Гальваническая изоляция	на выходе, на первом вводе, на втором вводе
Коэф. Перегрузки 1 мин.	150%-250%
Коэф. Перегрузки 10 мин.	125%-200%
Коэф. Перегрузки долговр.	110%
Ток КЗ, х*Iном. (125 мс)	2-7
Система охлаждения:	принудительная

Набор опций

Базовые
Сенсорная 7'' панель оператора
Цифровая система управлнеия
Гальваническая изоляция сети постоянного тока от выходной сети
Статический переключатель (STS) с коммутацией нейтрали
Ограничение тока АБ
Подключение АБ без средней точки
IR компенсация напряжения падения в проводах
Автоматический контроль целостности цепи АБ
Дополнительные контакты положения на коммутационных аппаратах (ввод 1, ввод2, выход)
Допустимое отклонение входного наппряжения +20%, -20% от номинального
Отклонение выходного напряжения не более 1%
Обмен данными ModBus (RS-485)
Двойное покрытие лаком всех электронных плат
Дополнительные
IP шкафа 42 (стандартно IP30)
Обмен данными МЭК 61850 (Ethernet)
Обмен данными МЭК 60870-5-104 (Ethernet)
Освещение шкафа
Сервисный ByPass
Сейсмостойкость 9 баллов
Расширенный контроль параметров (ЭНИП)
Дополнительный блок дискретных входов и выходов
Контроль изоляции на шинах
Поэлементный контроль работы вентиляторов и регулирование частоты вращения
Расширенный комплект ЗИП (платы, БП, контроллер)

Примеры СБП-PATRIOT

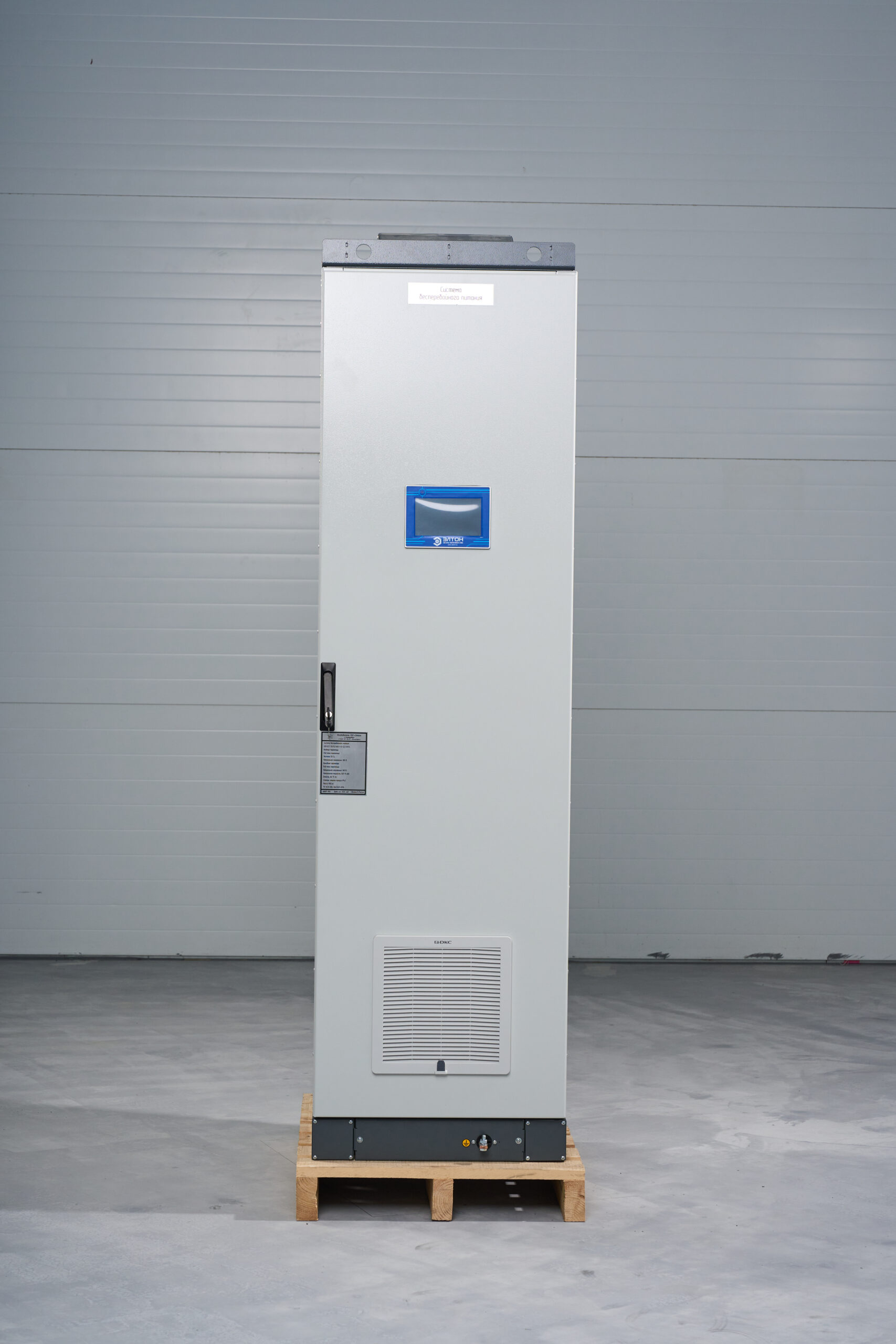

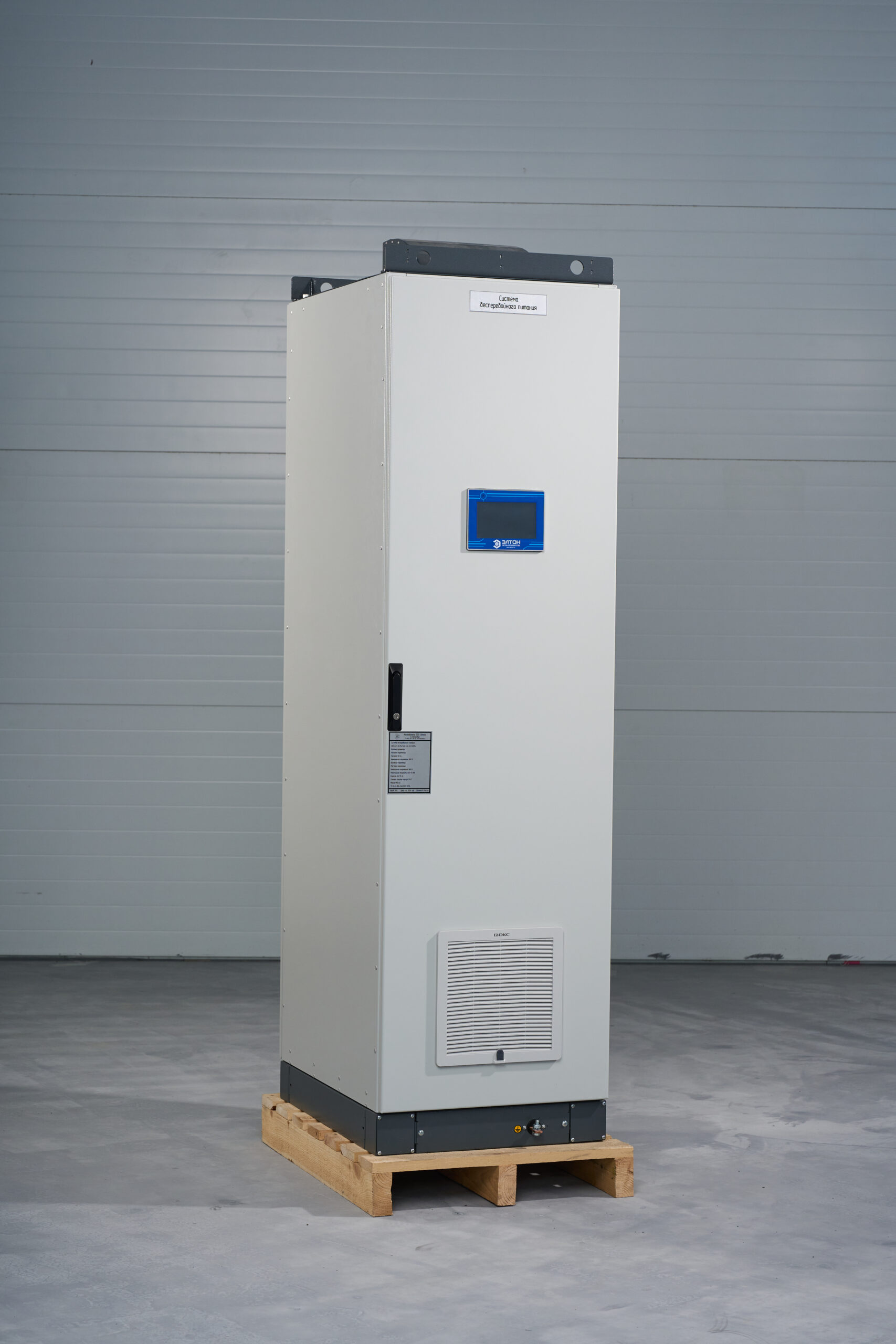

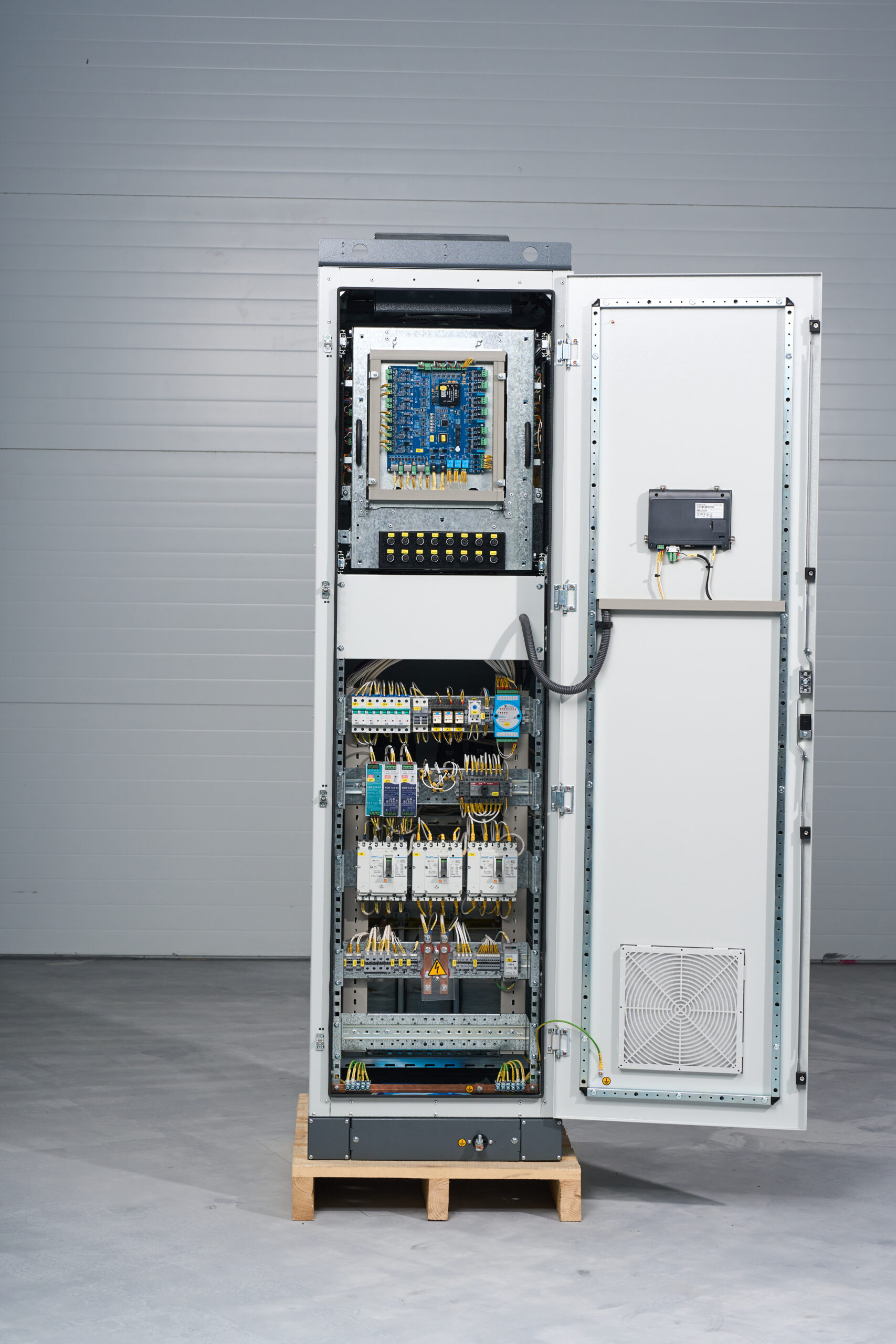

ШОТ-ELT с АБ 50 Ач

Описание

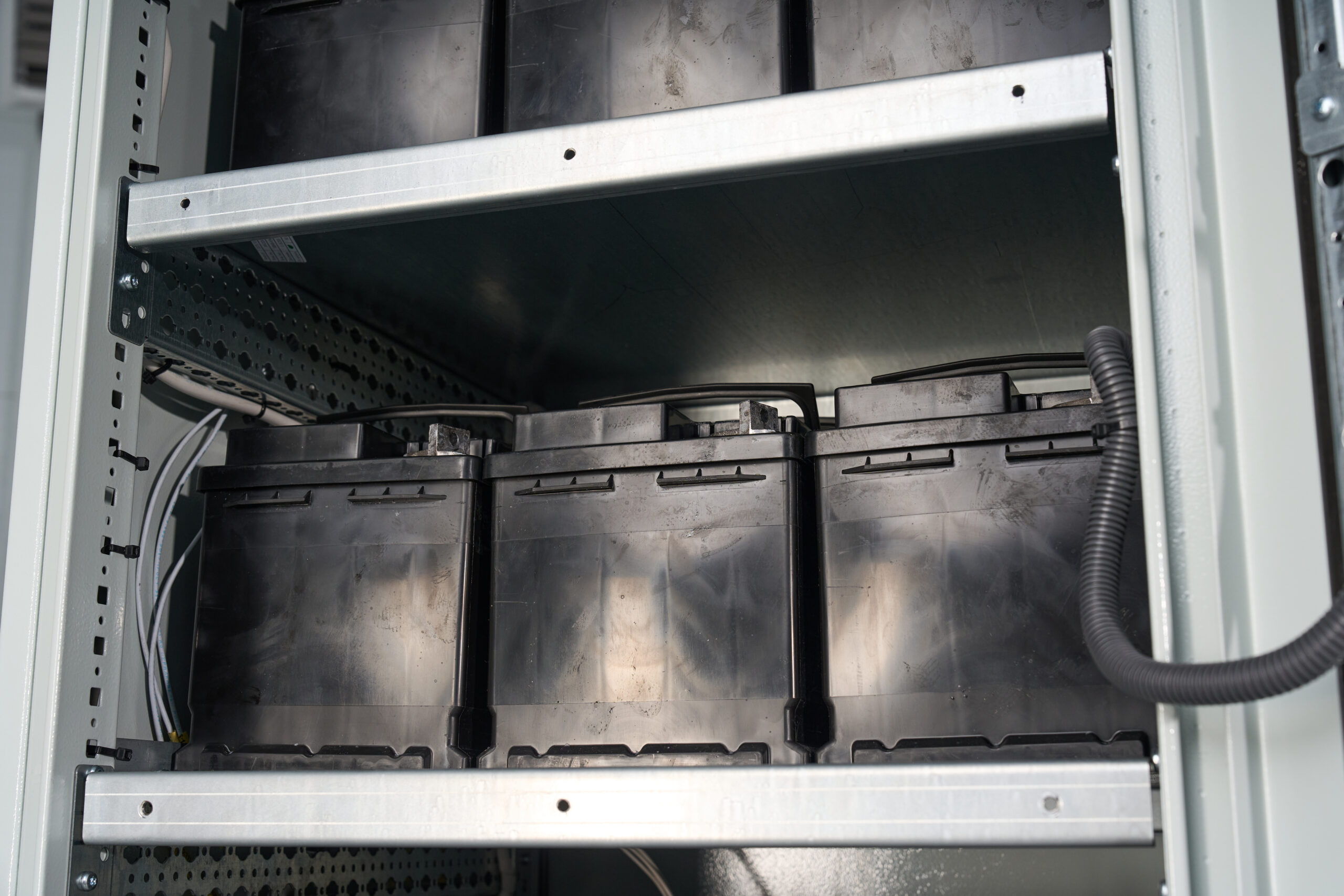

Шкаф ШОТ-ELT c емкостью АКБ 50 Ач, был разработал для питания  цепей РЗА распределительных устройств и подстанций средних размеров. Стандартно комплектуется сенсорной панелью управления, а так же по умолчанию имеет опции 1 и 13.

Основные характеристики

Выходной ток зарядного устройства	от 5 до 100А
Входное напряжение	3x380В, 1x220В
Выходное напряжение	=48В, =110В, ~220В
Тип выпрямителя	Тиристорный, транзисторный
АБК	До 200Ач
Система управления	Статическая СУ, сенсорная панель
Связь	RS-485/Ethernet, ModBus Ethernet, МЭК 60870-5-104

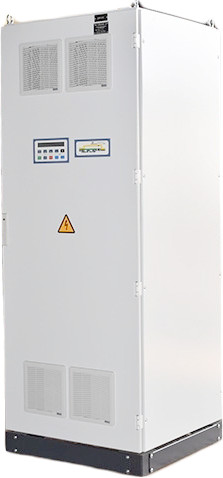

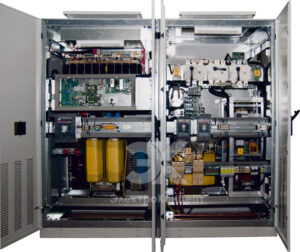

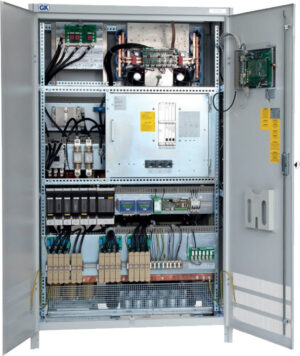

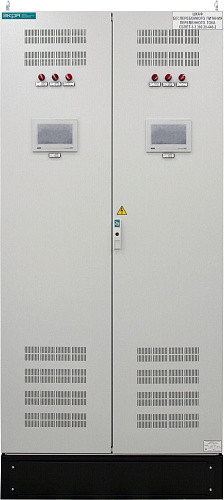

Производим российские аналоги

Проектируем и производим на 95% отечественный продукт из российских комплектующих, что позволяет предложить нашим клиентам качественный продукт, сервис и обслуживание по отличному соотношению цена-качество.

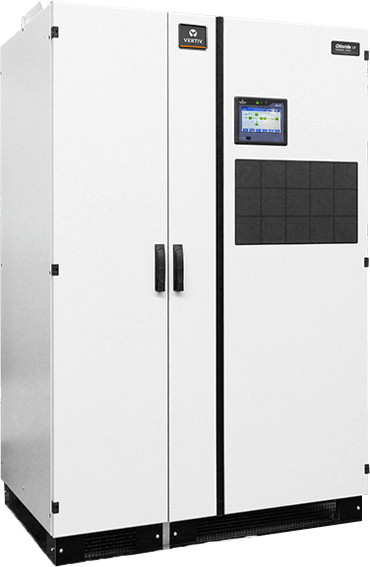

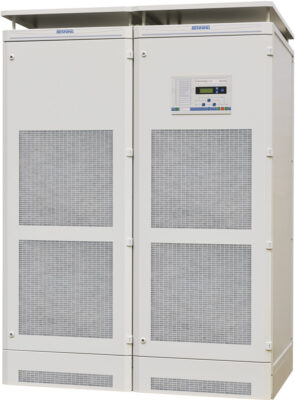

Benning Enertronic
