Зарядно-выпрямительное устройство НРТ, НРТМ
Зарядно-выпрямительное устройство НРТ/НРТМ предназначено для преобразования переменного напряжения в постоянное, подзарядки и поддержания аккумуляторных батарей, а также питания потребителей постоянного тока в системах оперативного постоянного тока.
Область применения
Используются в системах оперативного постоянного тока электростанций, подстанций, промышленных и инфраструктурных объектов для питания цепей релейной защиты, автоматики, сигнализации и управления, а также для зарядки и поддержания аккумуляторных батарей.
Компания ООО «Элтон» производит ЗВУ-ELT, являющийся полным аналогом шкафа оперативного тока ЗВУ-НРТ и ЗВУ-НРТМ. Зарядно-выпрямительные устройства серии НРТ, НРТМ (модульное) производятся компанией ООО «Системы постоянного тока».
Компания ООО «Элтон» производит ЗВУ-ELT, являющийся полным аналогом шкафа оперативного тока ЗВУ-НРТ и ЗВУ-НРТМ. Зарядно-выпрямительные устройства серии НРТ, НРТМ (модульное) производятся компанией ООО «Системы постоянного тока».
Особенности ЗВУ-НРТ, НРТМ
Каркас собственного производства
Все металлические детали изготавливаются на нашем производстве из отечественного металла

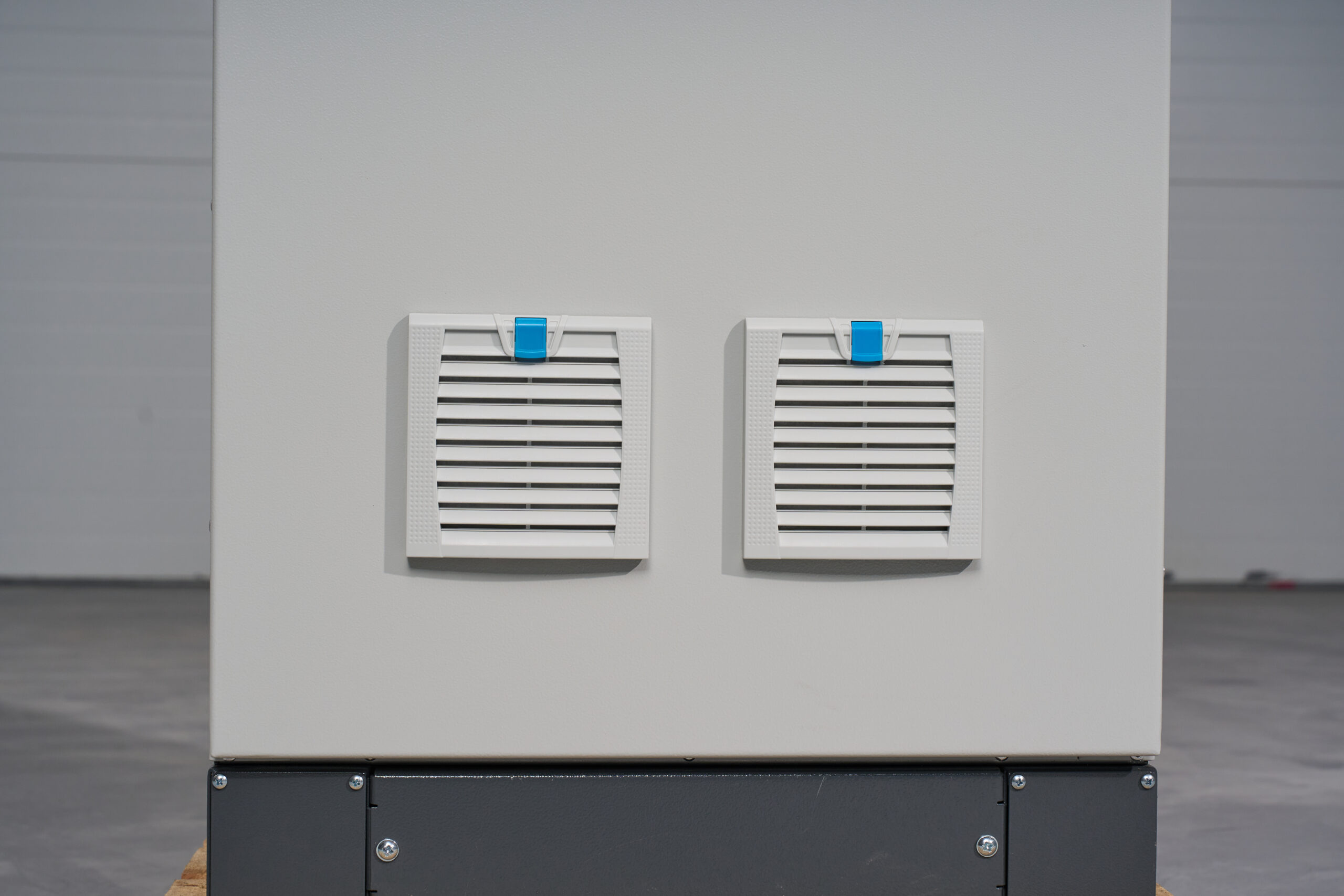

Система охлаждения преобразователей
В зависимости от задачи можем изготовить преобразователи как с ествественным так и с принудительным охлаждением
Универсальность силовой части

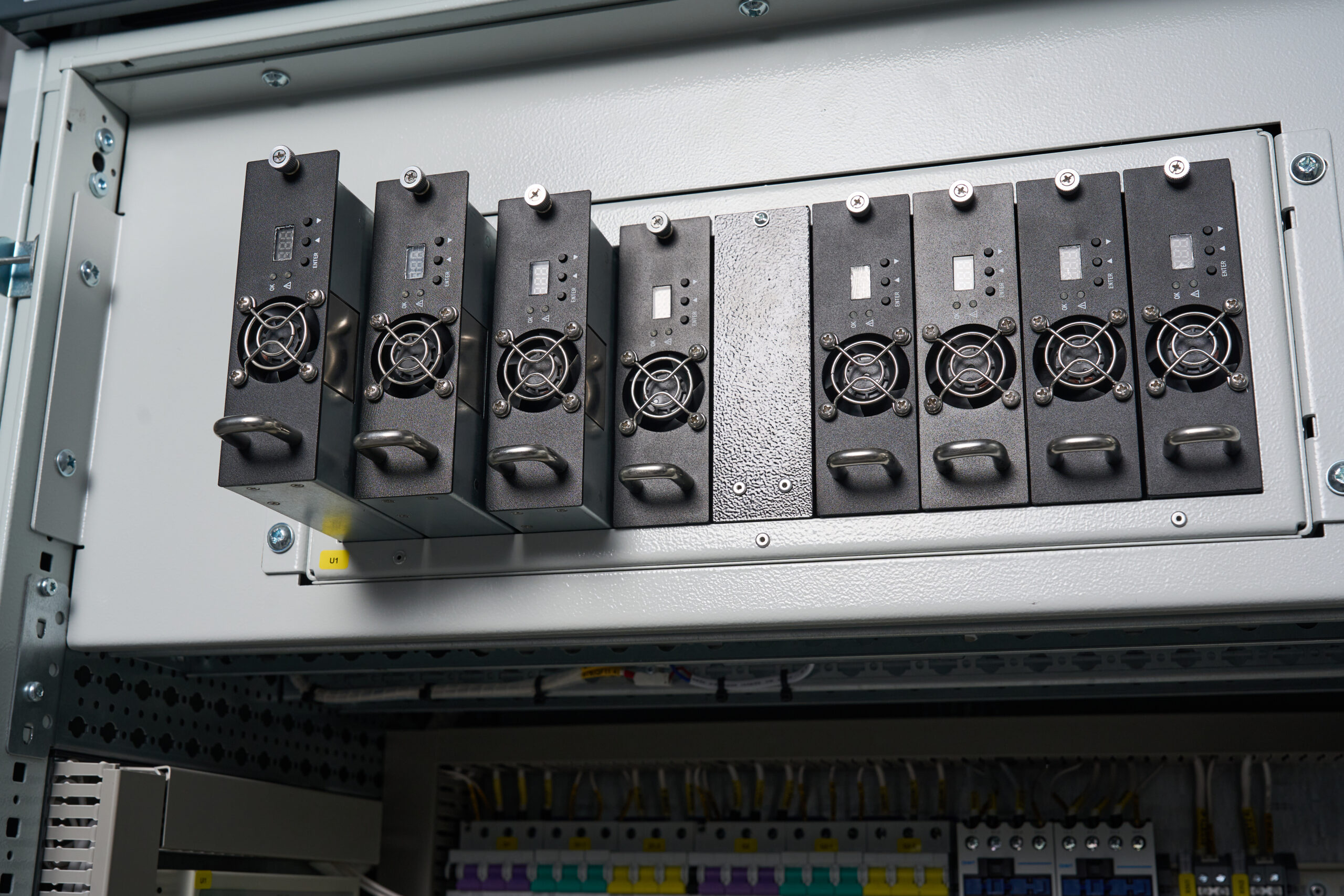

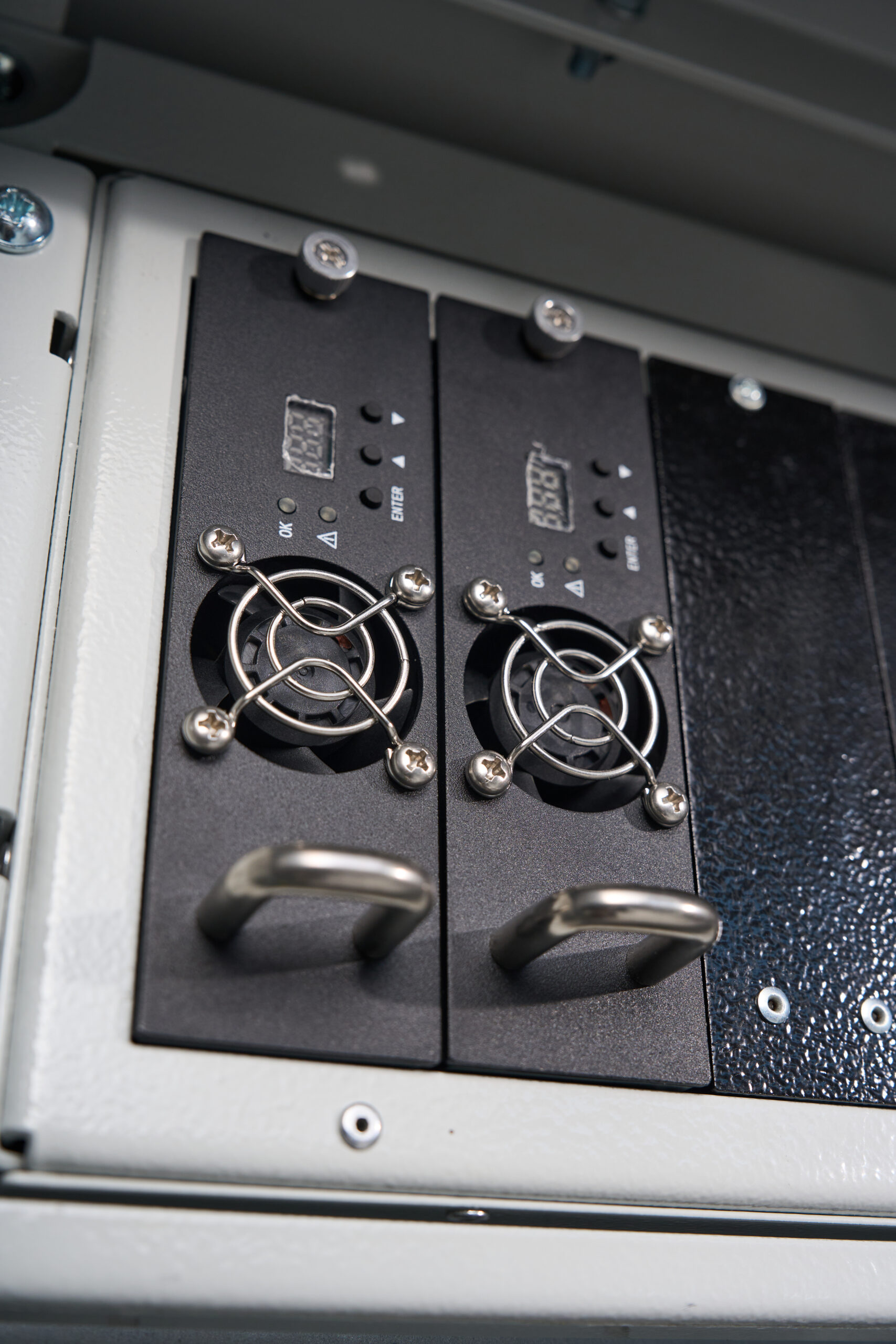

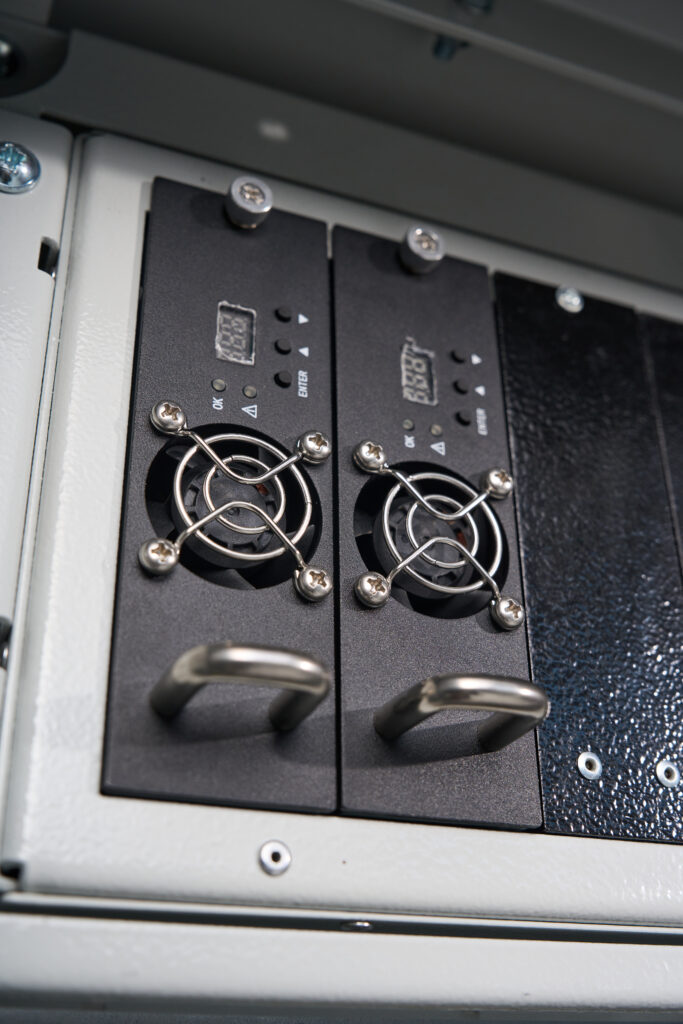

Универсальная корзина позволяет разместить до 9 транзисторных модулей на 10А (до 3 корзин в шкафу)
Собственный контроллер управления
Можем реализовать дополнительные требования в части отображаемой информации, цифровых сигналов, алгоритмов управления.
Широкая линейка типоразмеров
Можем изготовить транзисторный ЗВУ шириной от 300 до 1200 мм
Характеристики
Основные технические характеристики (сравнение НРТ, НРТМ с ЗВУ-ELT)
| Характеристика | ЗВУ-НРТ | ЗВУ-ELT |
| Входное напряжение питания Uвх, В | 1×220±20 % 3×380±20 % | 1×220±15 % 3×380±15 % |
| Частота питающей сети, Гц | 47 – 63 | 47 – 63 |
| Номинальное выходное напряжение Uвых ном, В | 220, 110, 48, 24 | 220, 110 |
| Значение регулируемой уставки выходного напряжения Uвых, В | 190 – 270 88 – 135 28 – 60 9 – 30 | 190-286 95-143 |
| Номинальный выходной ток выпрямительного модуля Iвых. ном. мод, А | 10, 20 | 5, 10,20 |
| Номинальный выходной ток Iвых. ном, А | 10 – 200 | 5-200 |
| Максимальное отклонение выходного напряжения, % | 0,5 | 0,5 |
| Коэффициент полезного действия, % | 95 | 95 |
| Коэффициент мощности | 0,93 | 0,93 |
| Коэффициент пульсации выходного напряжения, % | 0,2 | 0,2 |
| Полный срок службы, лет | 25 | 25 |
Набор опций
| Базовые | |
| Контроль изоляции на шинах | |
| Термокомпенсация напряжения подзаряда | |
| Цоколь шкафа | |
| Обмен данными ModBus (RS-485) | |

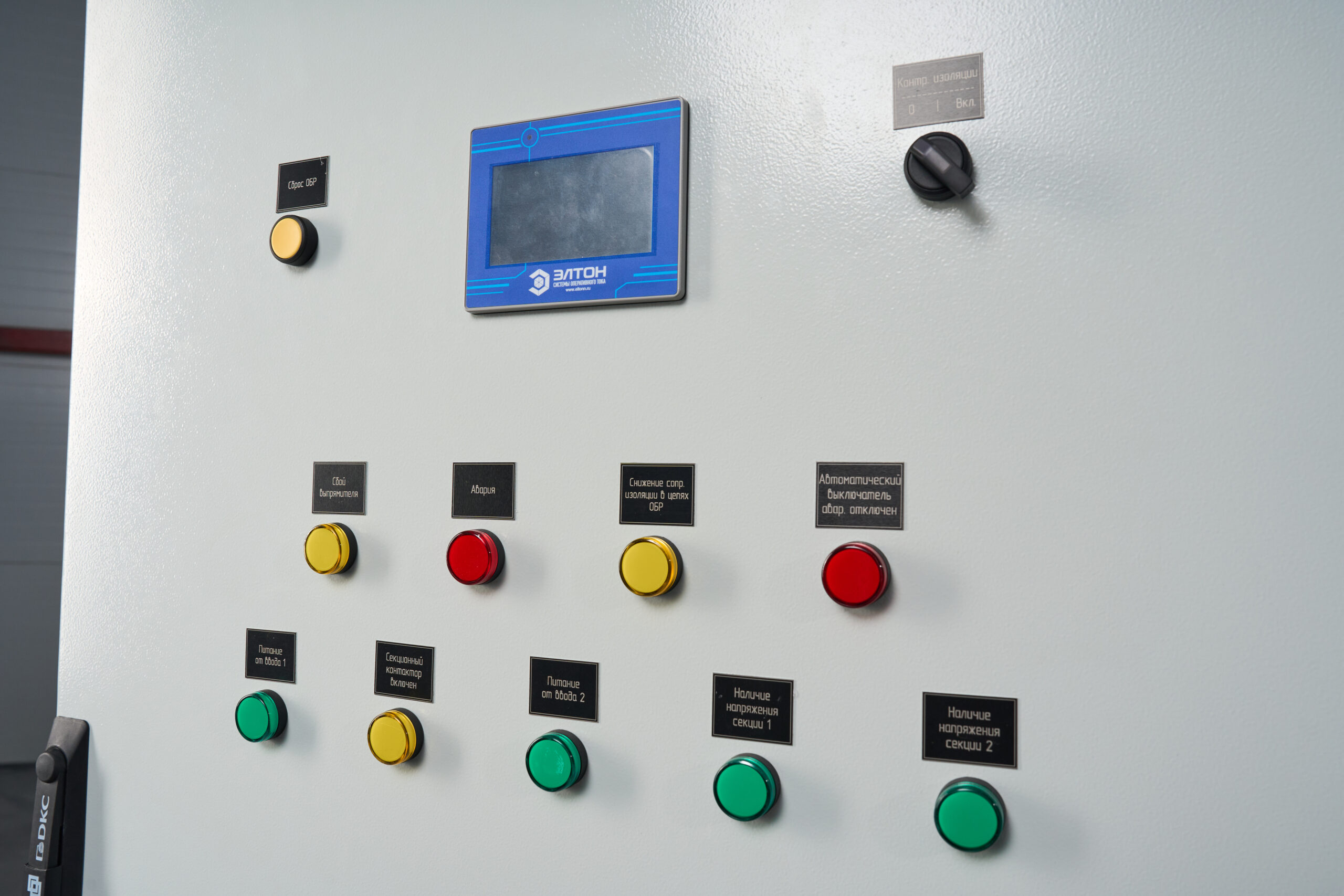

| Сенсорная ЖК панель оператора 4,3” | |
| Степень защиты IP30 | |
| Дополнительные | |
| Пофидерный контроль изоляции (автоматический) | |
| Пофидерный контроль изоляции (ручной) | |
| Блок аварийного освещения (БАО) | |
| АВР 2 входа - 1 выход, 2 выхода | |
| Сигнализация положения коммутационных аппаратов | |
| Общая сигнализация аварийного отключения коммутационных аппаратов | |
| Стрелочные измерительные приборы | |
| Цифровые измерительные приборы | |
| Шинка мигающего света | |
| Защита АБ от глубокого разряда | |
| Поэлементный контроль параметров АБ | |
| Организация питания цепей оперативных блокировок | |
| ОПН на шинах переменного тока | |
| ОПН на шинах постоянного тока | |
| Сейсмостойкость 9 баллов | |
| Принудительная вентиляция | |
| Степень защиты IP42 или IP 54 | |
| Обмен данными МЭК 61850 (Ethernet) | |
| Обмен данными МЭК 60870-5-104 (Ethernet) | |
| Межсекционный разъединитель | |
| Измерительный преобразователь 4-20 мА | |
| Инвертор на выходе | |
| Освещение шкафа | |
| Контроль симметрии АБ | |
| Блок питания 24В для АСУ ТП (480 Вт) | |
| Термокомпенсация напряжения подзаряда. |

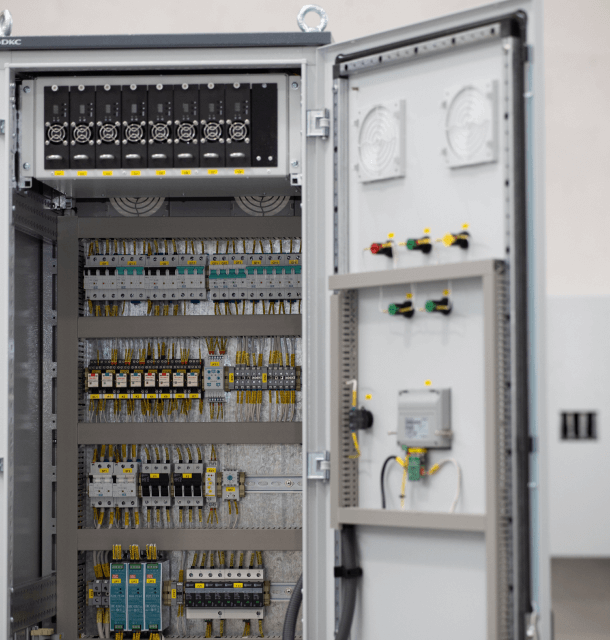

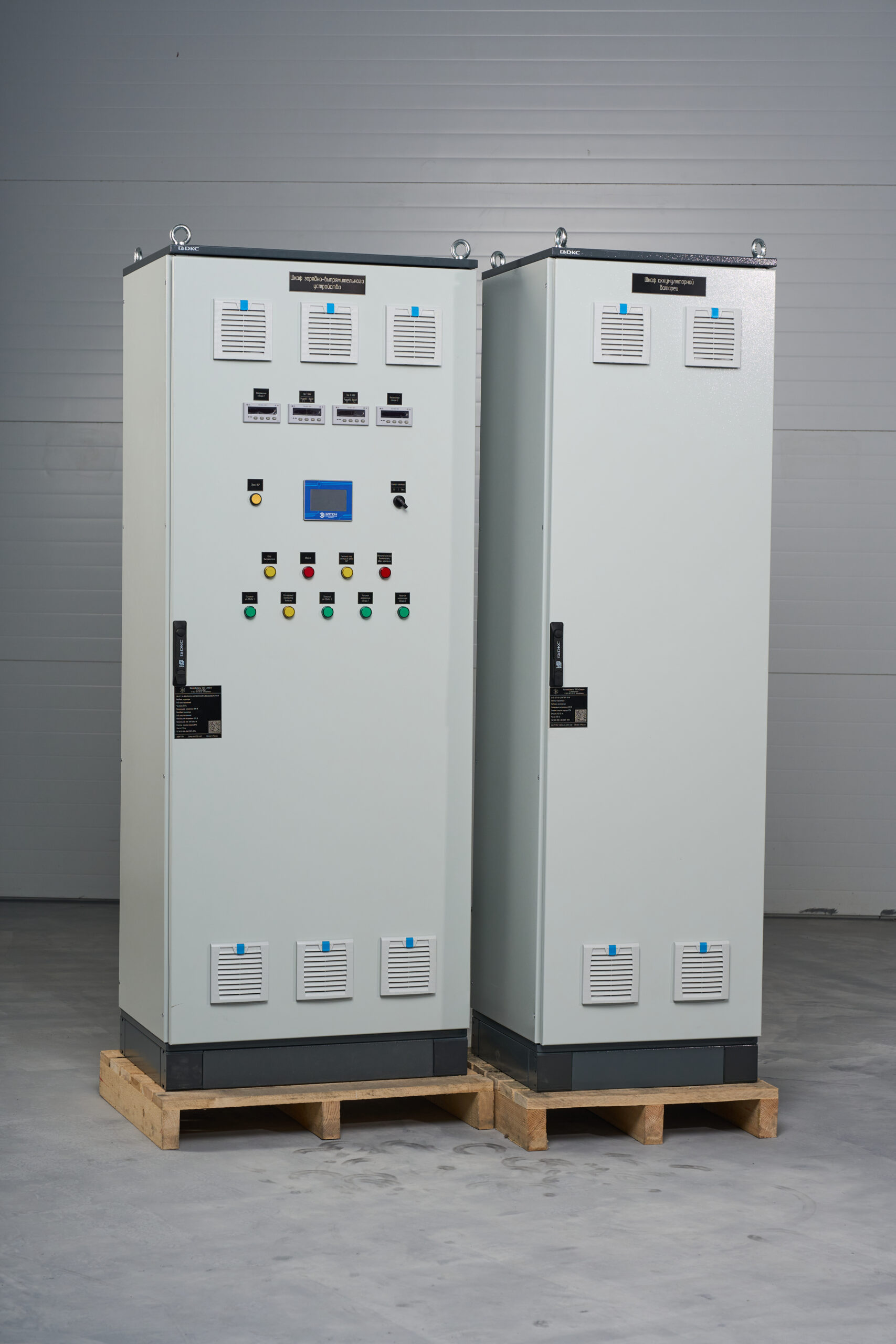

Примеры ЗВУ-ELT

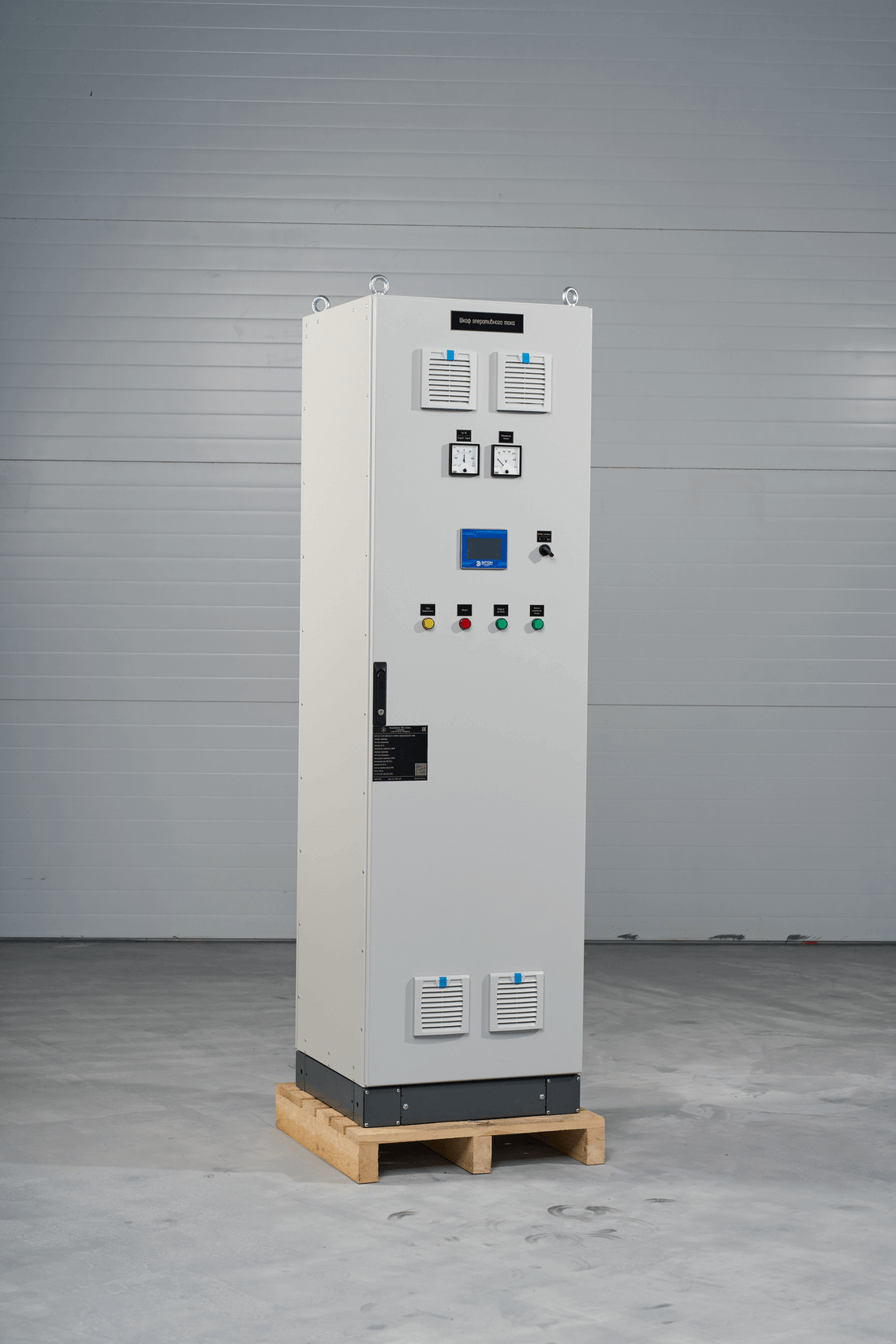

ШОТ-ELT с АБ 50 Ач
Описание
Шкаф ШОТ-ELT c емкостью АКБ 50 Ач, был разработал для питания
цепей РЗА распределительных устройств и подстанций средних размеров. Стандартно комплектуется сенсорной панелью управления, а так же по умолчанию имеет опции 1 и 13.
Основные характеристики
| Выходной ток зарядного устройства | от 5 до 100А |
| Входное напряжение | 3x380В, 1x220В |
| Выходное напряжение | =48В, =110В, ~220В |
| Тип выпрямителя | Тиристорный, транзисторный |
| АБК | До 200Ач |
| Система управления | Статическая СУ, сенсорная панель |
| Связь | RS-485/Ethernet, ModBus Ethernet, МЭК 60870-5-104 |

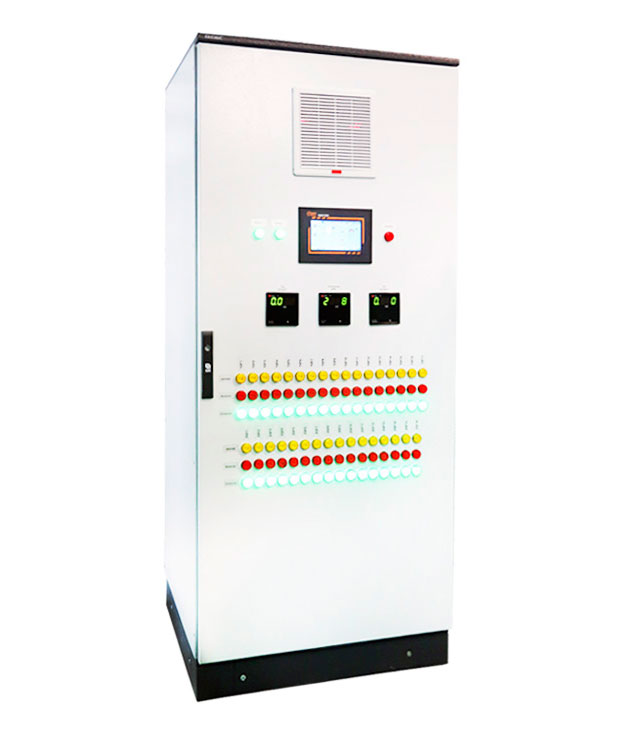

Существуют следующие варианты шкафов НРТ:
- НРТ — 10.220 УХЛ4
- НРТ — 25.220 УХЛ4
- НРТ — 40.220 УХЛ4
- НРТ — 60.220 УХЛ4
- НРТ — 80.220 УХЛ4
- НРТ — 2х25.220 УХЛ4
- и т.д.
